JB/T 2989-1999 板厚千分尺

1范围
本标准规定了板厚千分尺的型式与尺寸、技术要求、标志与包装等。
本标准适用于分度值为0.01 mm，测量范围至25 mm的板厚千分尺（以下简称千分尺）。

2定义
本标准采用下列定义。

2.1板厚千分尺
具有球形测量面和平测量面及特殊形状的尺架，适用于测量板材厚度的外径千分尺.

3型式与尺寸

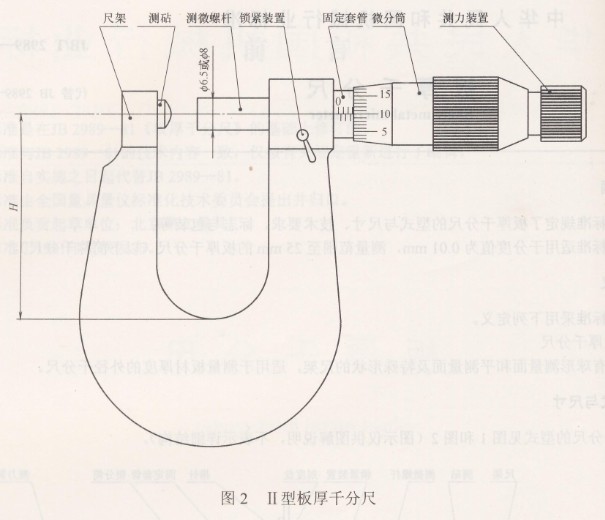

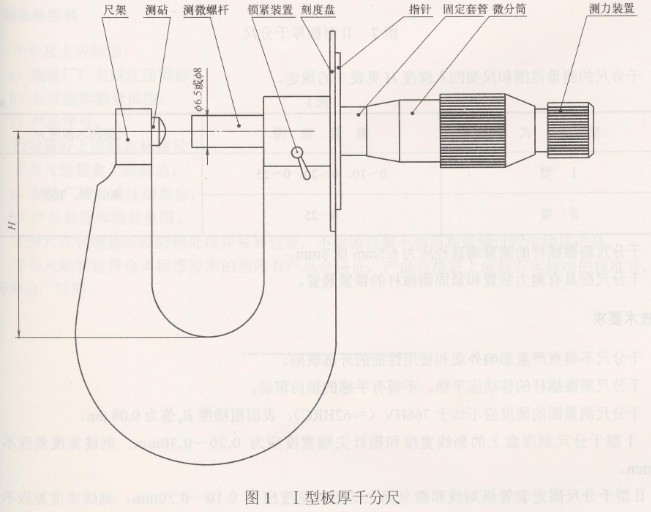

3.1 千分尺的型式见图l和图2（图示仅供图解说明，不表示详细结构）。

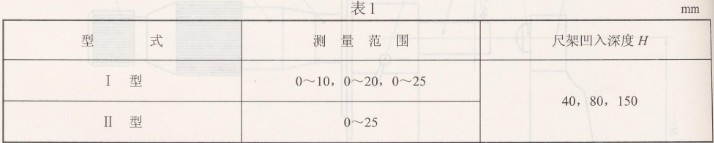

3.2千分尺的测量范围和尺架凹入深度H见表1的规定。

3.3千分尺测微螺杆的测量端直径应为6.5mm或8mm。

3.4千分尺应具有测力装置和紧固测微杆的锁紧装置。

4技术要求
4.1千分尺不得有严重影响外观和使用性能的外部缺陷。

4.2干分尺测微螺杆的移动应平稳，不得有手感的轴向窜动。

4.3干分尺测量面的硬度应不低于766HV (～62HRC)，表面粗糙度R。值为0.08 um。

4.4 I 型千分尺刻度盘上的刻线宽度和指针尖端宽度应为0.20～0.30mm，刻线宽度差应不大于0.05mm。

Ⅱ型千分尺固定套管纵刻线和微分筒上的刻线宽度应为0.10～0.20mm，刻线宽度差应不大于0.05mm。
