JB/T 10006-1999 内测千分尺

1范围
标准规定了内测千分尺的型式与尺寸、技术要求、标志与包装等。
标准适用于分度值为0.01mm，测微螺杆螺距为0.5mm和量程为25mm、测量范围至150mm的内测分尺。

2定义
本标准采用下列定义。

2.1内测干分尺
具有两个圆弧测量面，适用于测量内尺寸的千分尺。

2.2示值误差
刻度指示值与两圆弧测量面实际分隔的距离之差。

3型式与尺寸

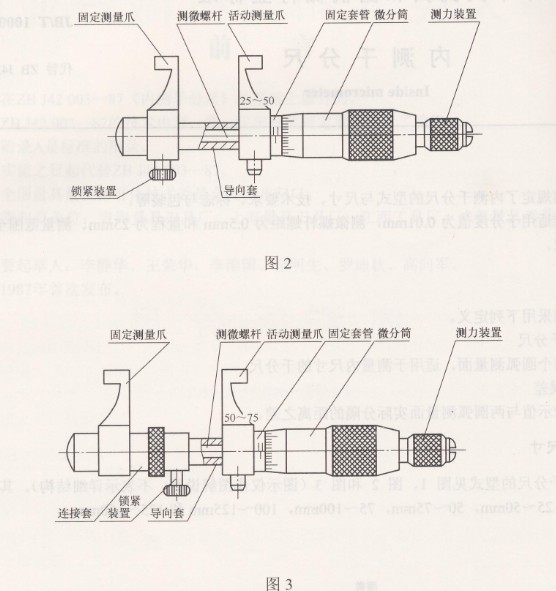

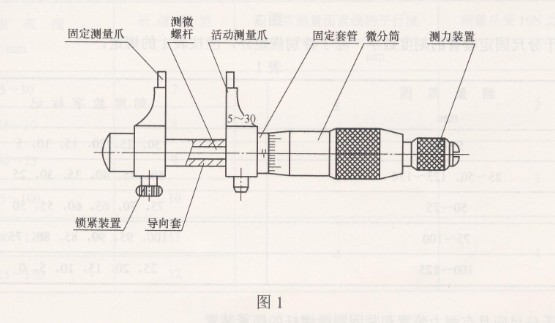

3.1内测千分尺的型式见图1、图2和图3（图示仅作图解说明，不表示详细结构）。其测量范围为5～30mm, 25～50mm, 50～75mm, 75～100mm, 100～125mm和125～150mm。

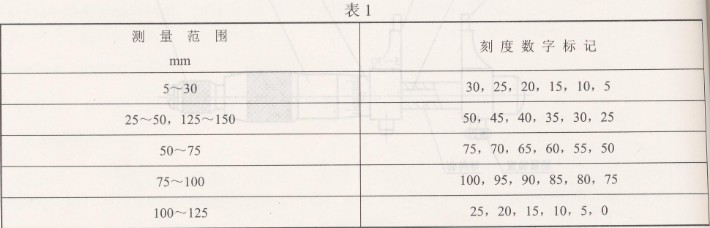

3.2  内测千分尺固定套管的刻度数字，除了特别规定外，应按表1的规定。

3.3  内测千分尺应具有测力装置和紧固测微螺杆的锁紧装置。

4技术要求
4.1  内测千分尺上不得有影响使用的外部缺陷。

4.2  内测千分尺测微螺杆的移动应平稳，无卡滞现象。活动测量爪的轴向间隙和径向间隙应不大于
