JB/T 10007-1999 大外径千分尺

（测量范围为1000～3000mm）

1范围
本标准规定了大外径千分尺的型式与尺寸、技术要求、标志与包装等。
本标准适用于分度值为0.01mm、测微螺杆螺距为0.5mm或1mm、量程为25mm或50mm、测量范为1000～3000mm的大外径千分尺（以下简称大干分尺）。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 1219-1985百分表

3定义
本标准采用下列定义。

3.1大外径千分尺
利用螺旋副原理，对尺架上两测量面间分隔的距离进行读数的外尺寸测量器具，其分度值为0.01mm，测量下限等于或大于1000mm。

3.2示值误差
刻度指示值与两测量面实际分隔的距离之差。

3.3测微头的移动偏差
沿测微螺杆全量程得到的示值误差曲线上，曲线的最高点与最低点在纵坐标上的差值。

4型式与尺寸

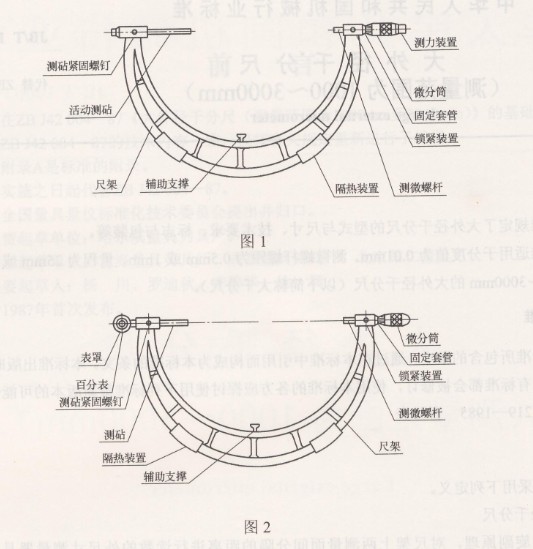

4.1测砧为可调式的大干分尺型式见图1（图示仅作图解说明，不表示详细结构）。其测量范围如下：1000~1200mm, 1200~1400mm, 1400--1600mm, 1600~1800mm, 1800---2000mm, 2000~2200mm,2200~2400mm, 2400~2600mm, 2600~2800mm, 2800---3000mm。

4.2测砧为带表式的大干分尺型式见图2（图示仅作图解说明，不表示详细结构）。其测量范围如下：1000--1500mm, 1500～2000mm, 2000～2500mm, 2500～3000mm。

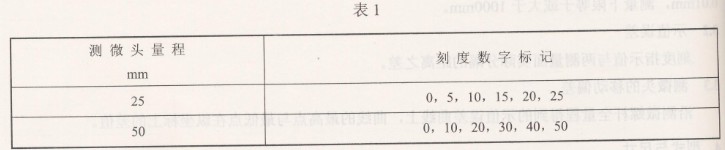

4.3大干分尺固定套管的刻度数字，除了特别规定之外，应按表1的规定。

4.4测微螺杆和测砧的测量端直径应为8mm。

4.5大千分尺应具有测力装置、隔热装置和紧固测微螺杆的锁紧装置。

5技术要求
5.1大干分尺不得有影响使用性能的外部缺陷。

5.2大干分尺测微螺杆的移动应平稳、灵活，无卡滞现象，其轴向和径向间隙应不大于0.01mm。

5.3大干分尺两测量面不应有明显的偏位。

5.4固定套管纵刻线和微分筒上的刻线宽度应为0.15～0.20mm，刻线宽度差应不大于0.03mm。

5.5大干分尺对零位时，微分筒锥面的端面至固定套管刻线的距离允许压线不大于0.05mm，离线不大于0.01mm。

5.6大干分尺固定套管纵刻线表面至微分筒锥面棱边的距离应不大于0.40mm。
