JB/T 6081-2007 深度指示表

5.9.2标准块的测量面硬度不应低于766HV（或62HRC）。

5.9.3标准块的测量面表面粗糙度尺a值不应大于0.05 um。

5.9.4标准块应有隔热装置。

5.9.5标准块上应标注标称尺寸。

6检查方法
6.1外观
目力观察。

6.2相互作用
观察和试验。

6.3测量面（基座和测头）

6.3.1测量面的表面粗糙度用表面粗糙度比较样块目测比较。如有异议，用表面粗糙度检查仪检查。

6.3.2基座工作面硬度在维氏硬度计（或洛氏硬度计）上检查。检查部位为测量面或离测量面2mm以内的侧面且应沿测量面长度（或圆周）方向均匀分布的三点，三点测得值的算术平均值作为测量结果。

6.3.3基座测量面的平面度检查方法见附录A的规定。

6.4指针和读数显示
观察和试验。

6.5示值误差
6.5.1深度指示表在进行示值检查时，无论深度指示表的测量范围怎样，仅在所配指示表的测量范围内进行示值检查。

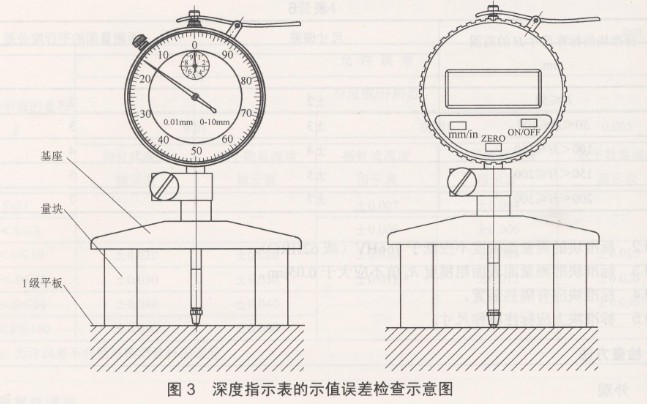

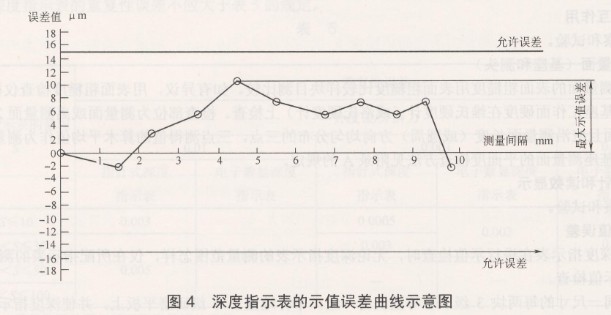

用同一尺寸的每两块3级或五等量块为一组，平行地置于1级研磨平板上，并使深度指示表在1级研磨平板上校准零位（或清零）后，将基座测量面与量块工作面接触，测头测量面与平板接触(见图3);此时，深度指示表在各点的指示值（显示值）与相应量块尺寸之差即为该点的示值误差，取深度指示表各检定点示值误差中绝对值最大的为深度指示表的示值误差（见图4）。

注：示值误差值不应超过表4规定的允许误差值。

6.5.2深度指示表的示值检查，应在所配指示表测量范围内大致均匀分布的五个检定点进行。

6.6重复性误差
在深度指示表量程范围的始点位置进行检查。将基座放置在1级研磨平板上，校准零位后，在平板上同一位置上，将深度指示表重复拿起，再轻轻放下，不少于五次，所得读数中最大值与最小值之差即为该受检深度指示表的重复性误差。

6.7可换测量杆
可换测量杆更换和连接的可靠性可通过试验进行检查；可换测量杆长度尺寸极限偏差的检查可用分度值为0.001mm或0.002 mm的指示表与量块进行比较测量。

6.8标准块

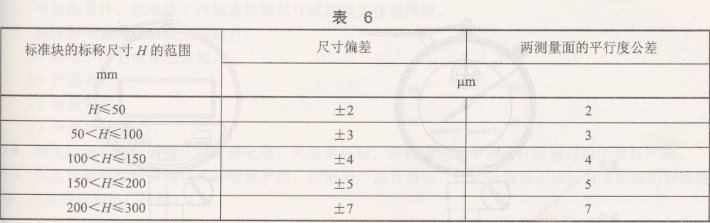

用4等量块与光学计用比较法进行检查，检定点的分布应在标准块的工作面范围内不少于四点均匀分布；其各点的尺寸偏差均不应超过表6的规定。（两测量面的）平行度公差为各点实际尺寸偏差中的最大值与最小值之差。

7标志与包装

7.1  深度指示表上至少应标有：
a)制造厂厂名或注册商标；
b)测量范围；
c)分度值／分辨力；
d)产品序号。
