JB/T 6081-2007 深度指示表

1范围
本标准规定了深度指示表的术语和定义、型式与基本参数、要求、检查方法、标志与包装等。

本标准适用于分度值／分辨力为0.01mm、0.005mrn、0.001mm，测量范围上限不大于300mm的深度指示表。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1219-2000几何量技术规范长度测量器具：指示表设计及计量技术要求¨(eqv ISO/DIS463：  1996)
GB/T 6311-2004大量程百分表¨
GB/T 17163几何量测量器具术语基本术语
GB/T 17164  几何量测量器具术语产品术语
GB/T 18761-2007  电子数显指示表

3术语和定义
GB/T 17163、GB/T 17164中确立的以及下列术语和定义适用于本标准。

3.1
深度指示表  depth dial indicator

对基座测量面与测头测量面间被分隔的距离，借助标准块（或量块）及指示表进行读数的深度测量器具。

注1：指示表的分度值／分辨力为0.01mm的又称为深度百分表；分度值／分辨力为0,001mm、0.005mm的又称为深度千分表。

注2：配备指针式指示表的称为指针式深度指示表，配备电子数显指示表的称为电子数显深度指示表。

3.2
最大允许误差(MPE)  maximum permissible error
由技术规范、规则等对深度指示表规定的误差极限值。
注：不包括司‘换测量杆的误差。

4型式与基本参数

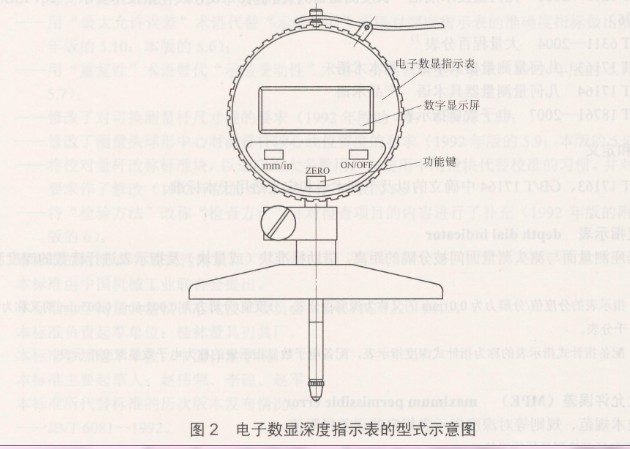

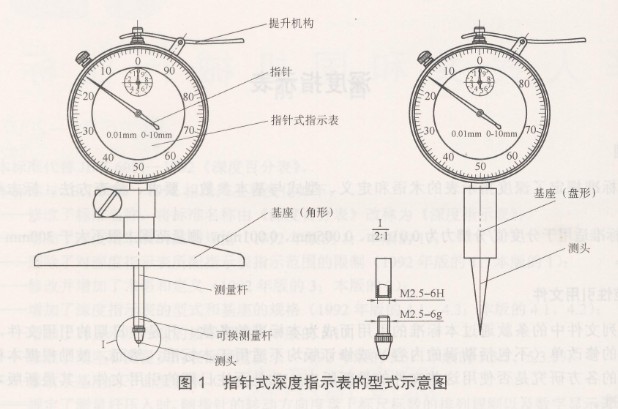

4.1深度指示表的型式和配合尺寸见图1～图2。图示仅供图解说明，不表示详细结构。

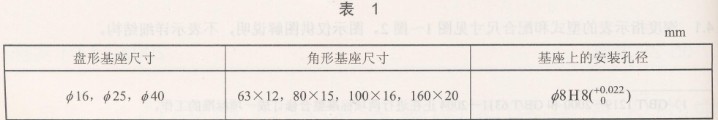

4.2深度指示表的基本参数参见表1（推荐值）。
