JB/T 10866-2008 指示卡表

1范围
本标准规定了指示卡表的术语和定义、型式、要求、试验方法、检验条件、检验方法、标志与包装等。

本标准适用于分度值／分辨力为0.1mm和0.01 mm，测量范围上限至25 mm的指示卡表。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 2423.3-2006  电工电子产品环境试验第2部分：试验方法试验Ca:恒定湿热试验(IEC60068-2-78: 2001，IDT)

GB/T 2423.22-2002  电工电子产品环境试验  第2部分：试验方法  试验N:温度变化(IEC60068-2-14:  1984 Basic environmental testing procedures Part 2:Tests-Test N: Change of temperature, IDT)

GB 4208-1993  外壳防护等级（IP代码）(eqv IEC 60529: 1989)

GB/T 17626.2-2006  屯磁兼容试验和测量技术静电放电抗扰度试验(IEC 61000-4-2: 2001，IDT)

GB/T 17626.3-2006  电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(IEC 61000-4-3:2002，IDT)

GB/T 17163  几何量测量器具术语基本术语(GB/T 17163-1997，neq BS 5233: 1986)

3术语和定义
GB/T 17163中确立的以及下列术语和定义适用于本标准。

3.1
指示卡表  dial snap indicator
将两测量爪间的相对位移通过机械传动转变为指针在圆度盘上的角位移，并由度盘进行读数，或利用传感技术、电子数显技术将两测量爪间的相对位移通过数字显示进行读数的一种长度测量工具。其中，利用机械传动将两测量爪间的相对位移转变为指针在圆度盘上的角位移进行读数的又称：机械指示卡表；利用电子数字显示原理进行读数的又称：数显指示卡表。

3.2
响应速度  response speed
数显指示卡表能正常显示数值时活动测量爪相对于固定测量爪的最大移动速度。

4型式

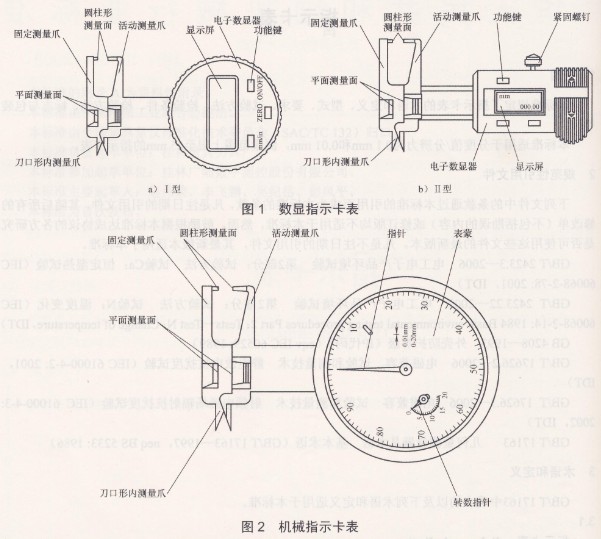

指示卡表的型式见图1、图2。图示仅供图解说明，不表示详细结构之用。

5要求

5.1  外观

5.1.1  指示卡表的表面不应有影响外观和使用性能的裂痕、划伤、碰伤、锈蚀、毛刺等缺陷。表蒙应透明洁净，无气泡和划痕。

5.1.2指示卡表表面的镀、涂层不应有脱落和影响外观的色泽不均等缺陷。

5.1.3数显指示卡表的显示屏表面应清洁、无划痕，数字显示应清晰，不应有缺字、缺笔划等影响读数的现象。

5.1.4固定测量爪、活动测量爪的各测量面不应有锈迹、斑点、碰伤及明显的划痕。

5.2各部分相互作用
5.2.1  机械指示卡表在正常工作状态下，活动测量爪和指针的运动应平稳、灵活，无卡滞现象。

5.2.2数显指示卡表的活动测量爪应能平稳移动，无卡滞和松动现象。

5.2.3活动量爪对固定量爪应无明显晃动，晃动量不应大于0.2 mm。

5.2.4指示卡表测量外尺寸时的测量力为0.5 N～1.5 N。

5.2.5指示卡表的活动测量爪最大移动力不应大于3N。

5.3度盘
5.3.1  标尺应按0.1 mm或0.01 mm分度值排列，且标尺标记清晰，背景反差适当。分度值应清晰地标记在度盘上，见图3。

5.3.2标尺间距不应小于1mm。
