JB/T 10015-2010 直角尺检查仪

1范围
本标准规定了直角尺检查仪的型式与基本参数、要求、检验条件、检验方法、标志与包装等。

本标准适用于分度值不大于0.001  mm的直角尺检查仪（以下简称检查仪）。

2引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘查的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 191-2008  包装储运图示标志(IS0 780:  1997，MOD)
GB/T 4755-2004  扭簧比较仪(ΓOCT 6933：1981，NEQ)
GB/T 4879-1999  防锈包装
GB/T 5048-1999  防潮包装
GB/T 6320-2008  杠杆齿轮比较仪
GB/T 6388-1986  运输包装收发货标志
GB/T 9969-2008工业产品使用说明书  总则
GB/T  1133 7-2004平面度误差检测
GB/T 14436-1993  工业产品保证文件  总则
GB/T 17163几何量测量器具术语基本术语

3定义
GB/T 17163中确立的以及下列术语和定义适用于本标准。

3.1
直角尺检查仪  square measuring instrument
根据比较测量法或直接测量法，以比较仪沿立柱导轨移动测量取值，用于测量直角尺及其他90°样板外角的线值误差测量仪器。

4型式与基本参数

4.1型式

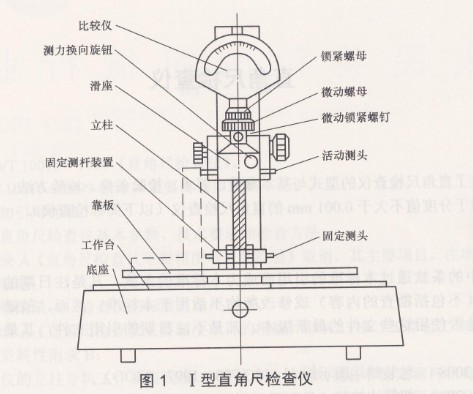

4.1.1  I型检查仪见图1所示，其工作台为左右两端固定式或一端固定、一端可调式，仪器有换向装置。图示仅供图解说明，不表示详细结构。

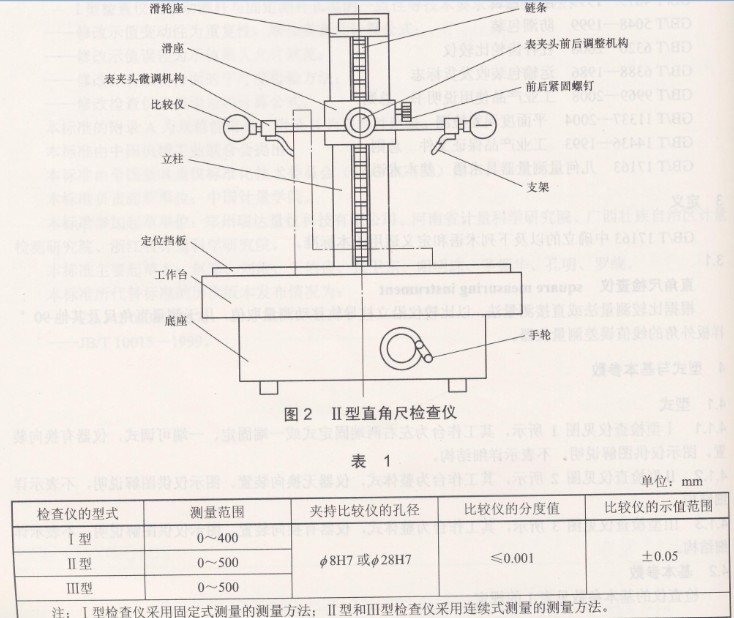

4.1.2  II型检查仪见图2所示，其工作台为整体式，仪器无换向装置。图示仅供图解说明，不表示详细结构。

4.1.3 III型检查仪见图3所示，其工作台为整体式，仪器有换向装置。图示仅供图解说明，不表示详细结构。

4.2基本参数
检查仪的基本参数见表l的规定。
