JB/T 10864-2008 采用“多次转位误差分离法”进行“圆柱度测量仪径向误差”检验

对圆柱度测量仪径向误差要求高时，需将圆度标准器（如：标准（半）球）的误差从测量结果中分离出去。将误差分离转台放在工作台上（或工作台安装面上），圆度标准器（如：标准（半）球）装卡在误差分离转台上，使圆柱度测量仪主轴回转中心线、误差分离转台回转轴线和圆度标准器（如：标准
（半）球）中心线同轴。此时，滤波器置于(1～50)波/r档。

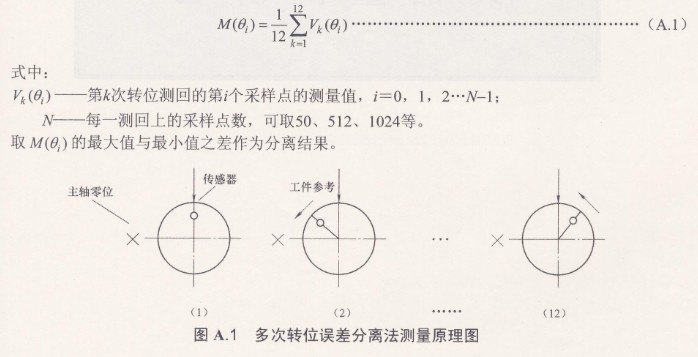

转动误差分离转台，将圆度标准器（如：标准（半）球）沿逆时针方向每30。进行一次转位(见图A．1)，测量每一转位上的圆轮廓数据，连续进行12次转位，按式(A．1)计算：
