JB/T 3760-2008 浮标式气动量仪

5.2相互作用
气动量仪的放大倍数调整旋钮和零位调整旋钮转动应灵活、可靠，不应有明显的轴向窜动。

5.3刻度尺
气动量仪标尺上的刻线、数字及其他标志应正确、均匀、清晰。标尺上的标尺标记范围不应小于220mm。

5.4界限指针
气动量仪界限指针应便于上、下调整，且定位准确，固定可靠。

5.5连接管
气动量仪输出接头（见图1）与检定喷嘴（见图2）之间用塑料软管连接；塑料软管连接应保证气动量仪的性能指标要求。

5.6供气压力
气动量仪宜具有能滤去压缩空气中油、水、杂质等的过滤器，供气压力应为(0.3～0.7) MPa。气动量仪应无影响使用性能的漏气。

5.7技术性能

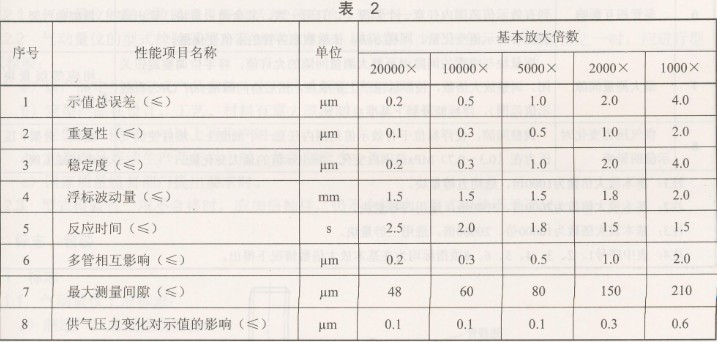

气动量仪的技术性能应符合表2的规定。

6检验方法
6.1检验条件
气动量仪的测定应在温度为20℃±5℃，温度变化不应大于1℃／h的检验室内进行。受检前，气动量仪和检验工具应在检验室内等温4h以上。

在基本放大倍数下，当浮标位于下基准点时，检定喷嘴与量块之间的间隙（见图2）应符合表3的规定。

6.2检验项目、方法和工具

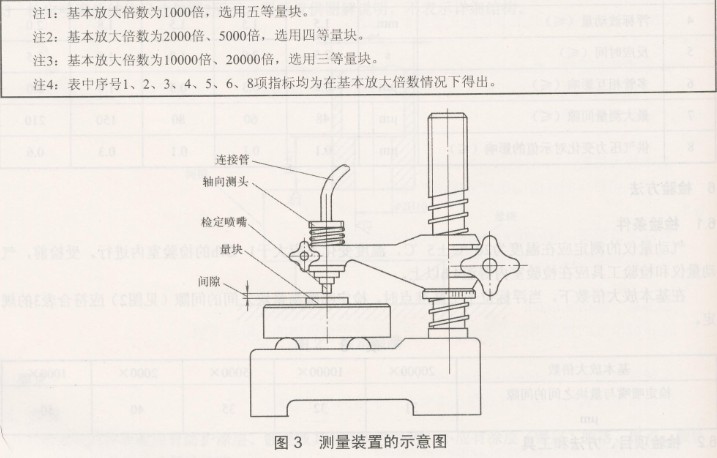

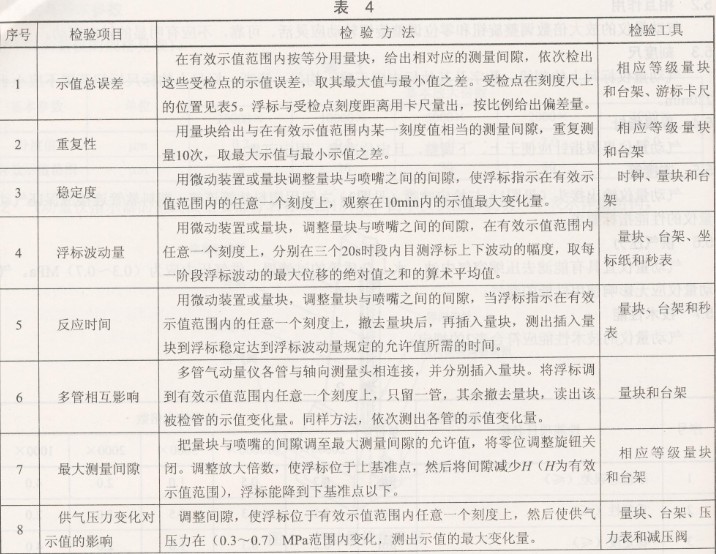

气动量仪的检验项目、检验方法和检验工具见表4，测量装置的示意图见图3所示。
