JB/T 3760-2008 浮标式气动量仪

1  范围
本标准规定了浮标式气动量仪的术语和定义、型式与基本参数、要求、检验方法、标志与包装等。

本标准分度值适用于0.2 um、0.5 um、1.0 um、2.0 um、5.0 um的浮标式气动量仪（以下简称“气动量仪”）。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 191-2000包装储运图示标志(eqv IS0 780: 1997)
GB/T 4879-1999  防锈包装
GB/T 5048-1999  防潮包装
GB/T 6388-1986  运输包装收发货标志
GB 9969.1-1998工业产品使用说明书  总则
GB/T 14436-1993  工业产品保证文件总则
GB/T 17163-1997几何量测量器具术语基本术语(neq BS 5233: 1986)

3术语和定义
GB/T 17163中确立的术语和定义适用于本标准。

3.1
浮标式气动量仪  float-type pneumatic measuring instruments
是一种将被测尺寸的变化转换成锥度玻璃管内浮标位置的变化，从而实现尺寸的比较测量的仪器。也称“流量式气动量仪”。

3.2
基本放大倍数  basic magnification
标尺上相邻两刻线的间距与分度值的比值。

3.3
有效示值范围  effective range of value-indication
在全部刻度范围中，能保证性能指标的刻度范围。

3.4
基准点  datum mark
是指校准气动量仪用的界限位置，它决定有效示值范围的上限与下限。

3.5
多管相互影响  multitube interaction
在共用供气阀时，多管气动量仪各管之间示值的相互影响。

3.6
示值总误差  total error of value-indication
在气动量仪有效示值范围内，各受检点的示值误差中的最大值与最小值之差。

4型式与基本参数

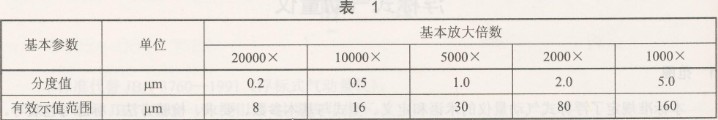

4.1  气动量仪的规格见表1。

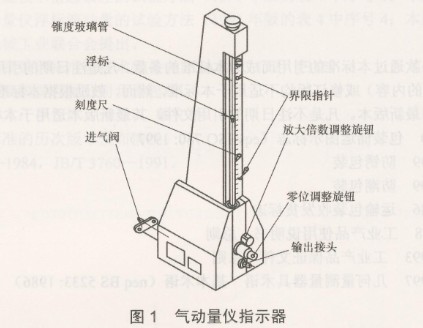

4.2气动量仪指示器的型式及主要部分名称如图1所示。图示仅供图解说明，不表示详细结构。

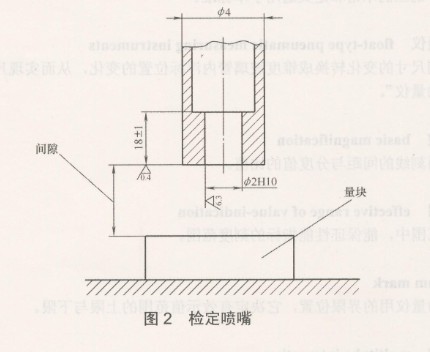

4.3检定喷嘴的结构尺寸如图2所示。图示仅供图解说明，不表示详细结构。

5要求
5.1  外观
气动量仪的外表面应有防护涂层、镀层或其他防护性处理，不应有涂层（镀层）脱落、斑点、颜色不均、生锈等影响外观质量的缺陷。
