JB/T 9942-1999 光栅角位移传感器

4.5.2.1.3在说明书中应给出信号的高低电平范围。

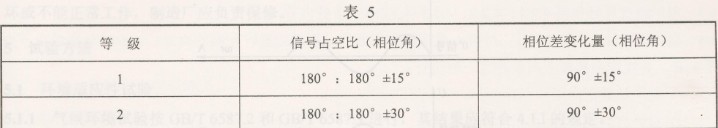

4.5.2.1.4输出信号占空比及相邻90。两路信号相位差变化量见表5。

4.5.2.2  正弦波输出

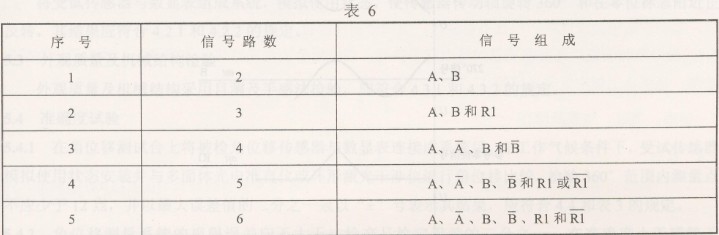

4.5.2.2.1输出信号路数组合应符合表6的规定。

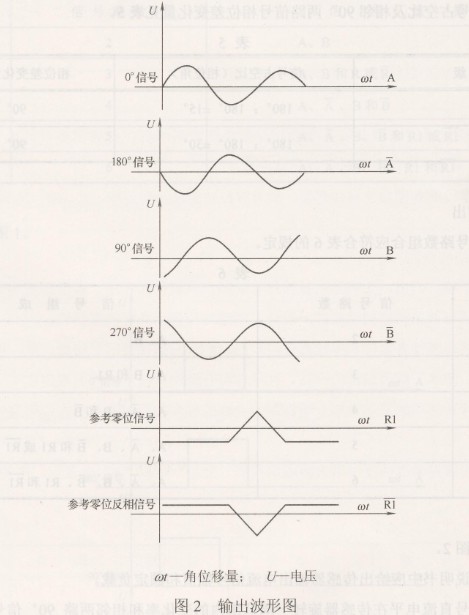

4.5.2.2.2波形见图2。

4.5.2.2.3在使用说明书中应给出传感器输出电流信号幅值和额定负载。

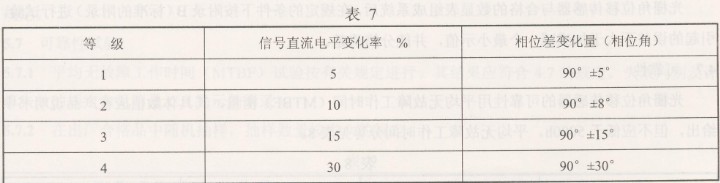

4.5.2.2.4输出信号直流电平在传感器旋转一周范围内的变化率和相邻两路90°信号相位差变化量按表7。

4.5.3凡具有参考零位的产品对参考零位脉冲信号必须提供下列参数：
a)有参考零位电平范围；
b)有参考零位脉冲幅值；
c)有参考零位脉冲宽度。

4.6抗干扰性能
光栅角位移传感器与合格的数显表组成系统后，在规定的条件下按附录B（标准的附录）进行试验，引起的误差不大于加或减一个最小示值，并能分辨清楚。

4.7可靠性
光栅角位移传感器的可靠性用平均无故障工作时间( MTBF)衡量，其具体数值应在产品说明书中给出，但不应低于5000h。平均无故障工作时间分等见表8。

4.8 一次开箱合格率
产品检验合格包装入库，经过储存运输后一次开箱合格率应不低于95%。
