JB/T 9942-1999 光栅角位移传感器

试验时运行检查程序，调节低频重复干扰源输出电压，逐渐调高差／共模干扰级，当数显系统不能正常工作时，记下故障的类型和相应的干扰级。差模干扰应不低于10级，共模干扰应不低于25级。

B 2.2  电源线高频传导敏感度试验

B 2.2.1  试验信号源
射频功率信号发生器或射频信号发生器与功率放大器的组合，其输出阻抗为50Ω。

B 2.2.2试验接线图和试验步骤

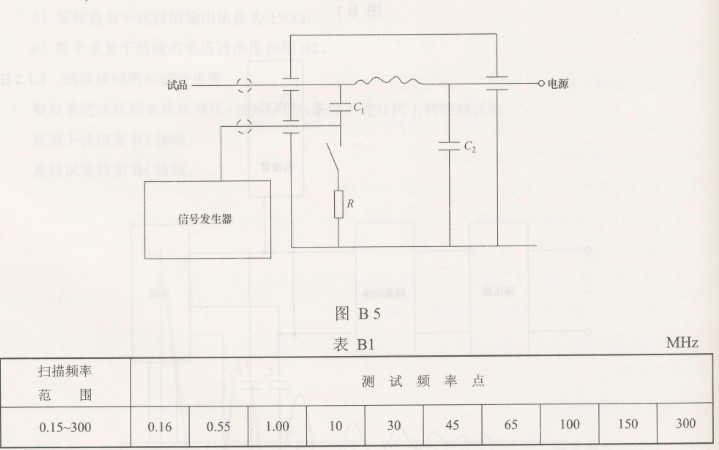

试验按图B5接线，信号源产生的高频干扰信号通过电源线加到受试产品上，试品与电源间接入隔离网络，试验时应将隔离网络中负载电阻R断开，使干扰信号加到试品上，信号源、电缆、同轴接线插头应同轴连接，其特性阻抗应一致。

试品在额定电压下运行检查程序。调节信号源，使其输出电平提高到1 V，频率在0.15～300 MHz范围变化。先在整个频段内进行扫描，然后按表Bl选取10个频率点进行试验，数显系统应能正常工作，否则计下故障的类型与相应的敏感频率点。

B 2.3  高频辐射敏感度试验
试品在额定电压下运行检查程序：调节射频信号发生器，通过天线在试品周围产生0.15～300MHz1V/m的干扰场强，先在整个频率内扫描，然后按表Bl取10个频率点进行试验，数显系统应能正常工作，否则记下故障的类型与相应的敏感频率点。
