JB/T 3323-2001 量块附件

1范围
本标准规定了量块附件的型式与基本尺寸、技术要求、标志与包装等。

本标准适用于组合量块标称长度从0.5mm到330mm用的量块附件。

2型式与基本尺寸

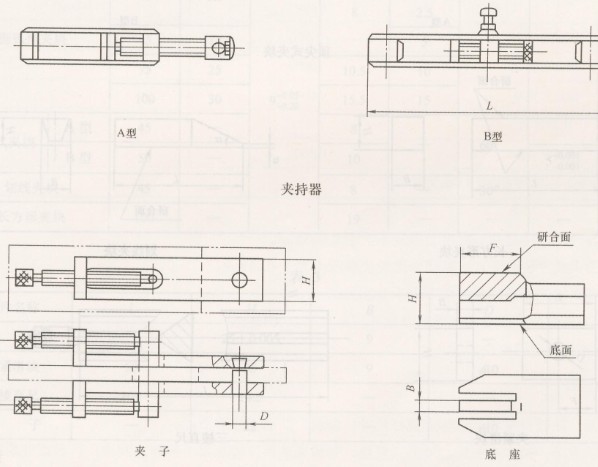

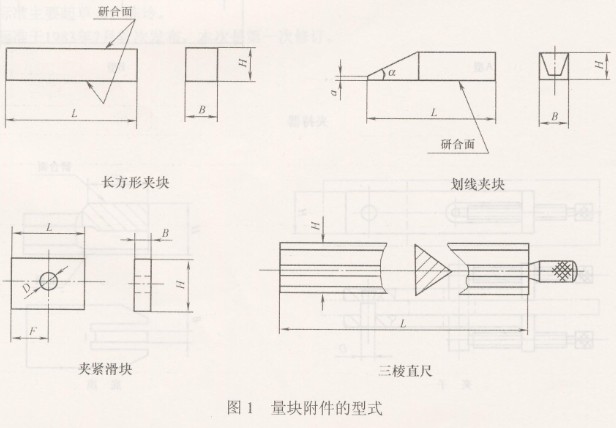

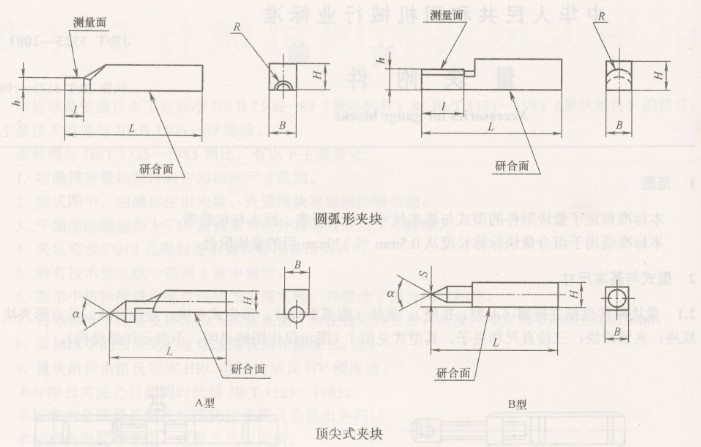

2.1量块附件包括夹持器（A型、B型）；夹块（圆弧形夹块、顶尖式夹块、划线夹块、长方形夹块）：底座；夹紧滑块；三棱直尺和夹子。其型式见图1（图示仅作图解说明，不表示详细结构）。

2.2夹持器的规格、测量范围及尺寸见表1。

2.3  圆弧形夹块、顶尖式夹块、划线夹块、长方形夹块的规格及尺寸见表2。

2.4底座、夹紧滑块、三棱直尺和夹子的尺寸见表3。
