JB/T 10010-2010 磁性表座

5要求
5.1  外观

5.1.1  座体各工作面不得有影响使用性能的锈斑、划痕、毛刺等缺陷。非工作面应喷漆，或经镀、涂等其他防锈处理，且漆层、镀、涂层应均匀、牢固，不得有脱漆、生锈等缺陷。

5.1.2其他零部件表面宜采用镀铬、涂漆或发黑等防锈处理工艺，且镀、涂层表面不得有脱落、起泡和色泽不均等明显影响外观的缺陷。

5.2相互作用
5.2.1  紧固螺母、螺栓应旋转灵活，锁紧可靠。

5.2.2移动件应移动灵活、平稳，无卡滞现象。

5.2.3表座通磁开关应转动灵活，定位准确，接通、断开应有指示标记。

5.3材料

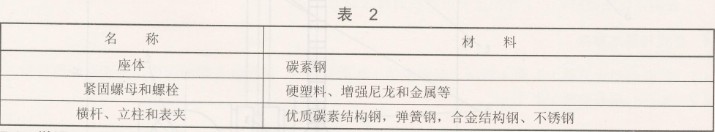

座体、紧固螺母、螺栓、横杆、立柱和表夹一般采用表2或同等性能的材料制造。

5.4微调

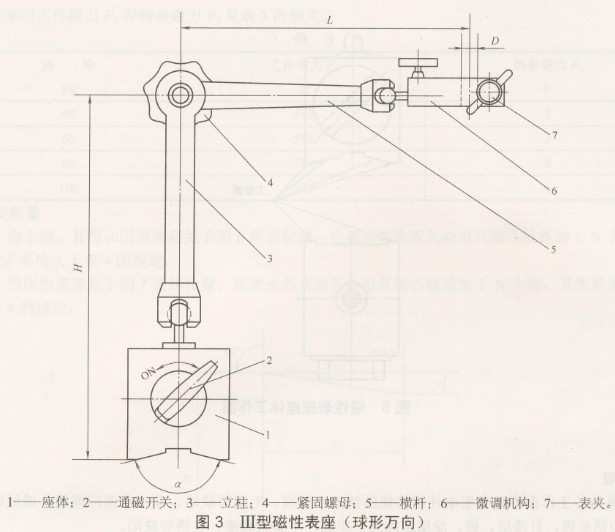

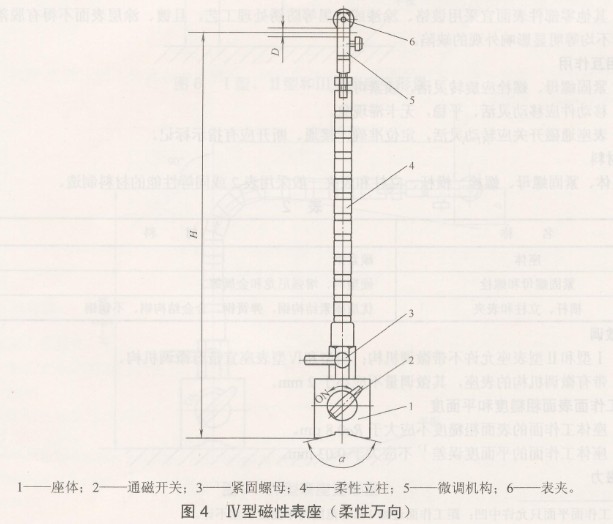

5.4.1  I型和II型表座允许不带微调机构；Ⅲ型和Ⅳ型表座宜带有微调机构。

5.4.2带有微调机构的表座，其微调量不应小于2 mm。

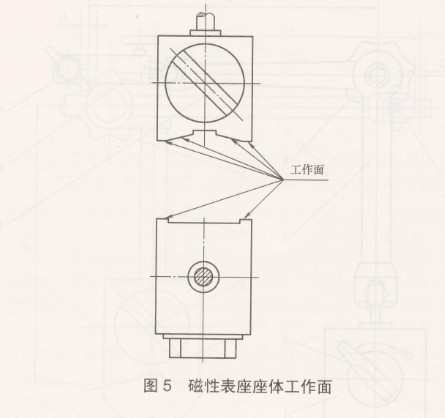

5.5工作面表面粗糙度和平面度

5.5.1  座体工作面的表面粗糙度不应大于Ra0.8 um。

5.5.2座体工作面的平面度误差¨不应大于0.03 mm。

5.6磁力
1)工作面平面只允许中凹；距工作面边缘1 mm范围内平面度误差不计。
