JB/T 10010-2010 磁性表座

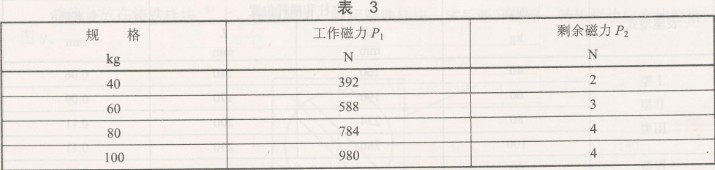

磁性表座的工作磁力P1和剩余磁力P2见表3的规定。

5,7变形量

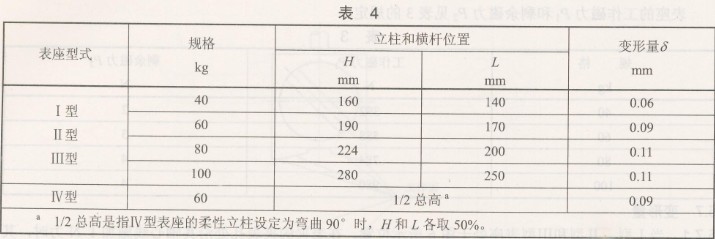

5.7.1  当I型、II型和III型表座处于图6所示位置，在表夹的夹表孔处沿其轴心线施加1 N力时，其变形量δ不应大于表4的规定。

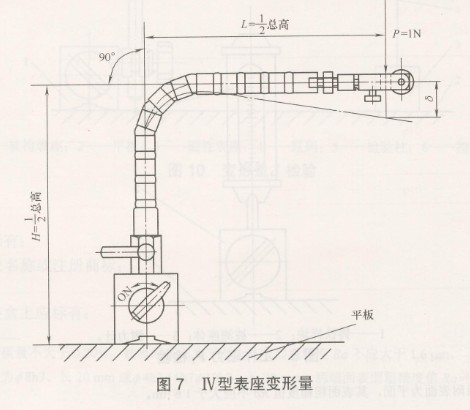

5.7.2当Ⅳ型表座处于图7所示位置，在表夹的夹表孔处沿其轴心线施加1N力时，其变形量δ不应大于表4的规定。

6检验方法
6.1  外观
目力观察。

6.2相互作用
6.2.1  紧固件、移动件、指示标记的检验，用目力观察和手感检查。

6.2.2通磁开关定位在检验工作磁力和剩余磁力时检验。

6.3微调
手感检查和目力观察微调量。如有异议，安装指示表检验微调量。

6.4工作面表面粗糙度和平面度
用表面粗糙度比较样块目测比较工作面表面粗糙度。如有异议，用表面粗糙度测量仪检验。

座体工作面平面度用1级刀口形直尺以光隙法检验。检验时，按“米”字形接触工作面，根据光隙大小，取其中的最大值作为被测平面的平面度误差。

6.5磁力
6.5.1  工作磁力P1

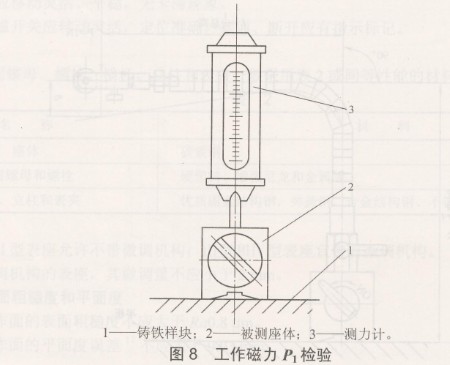

将铸铁样块固定，座体放在铸铁样块上并接通磁路，在测力计达到表3所示的P．值时，座体不应脱离铸铁样块，见图8。

6.5.2剩余磁力P2,

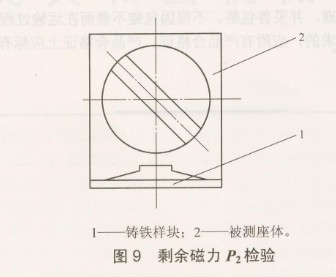

将座体放在铸铁样块上，接通磁路，吸起铸铁样块，然后断开磁路，铸铁样块应自然脱落，见图9。

6.6变形量

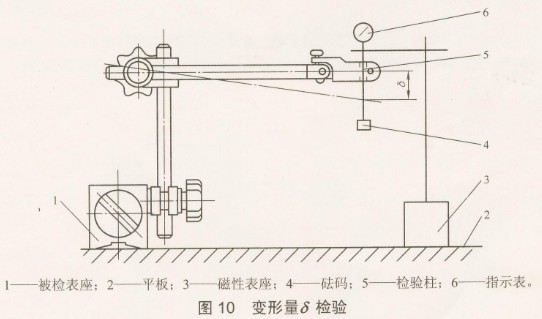

将被检表座放在2级平板上，接通磁路，将横杆调到高度为H，悬伸长度为L并锁紧(H、L值按
表1)；把检验柱放入夹表孔内夹紧，调节装夹在磁性表座上分度值／分辨力不大于0.01 mm的指示表接触检验柱，并对零。当在检验柱上挂上质量为100 g的砝码后，读取指示表上的示值，上述检验重复三次，取其算术平均值作为表座变形量δ，见图10。

7标志与包装
7.1  表座上应标有：
a)制造企业名称或注册商标；
b)规格。

7.2表座的包装盒上应标有：

a)制造企业名称或注册商标；
b)产品名称；
c)型式、规格。

7.3表座在包装前应经防锈处理，并妥善包装。不得因包装不善而在运输过程中损坏产品。
