青量机械千分尺适应标准

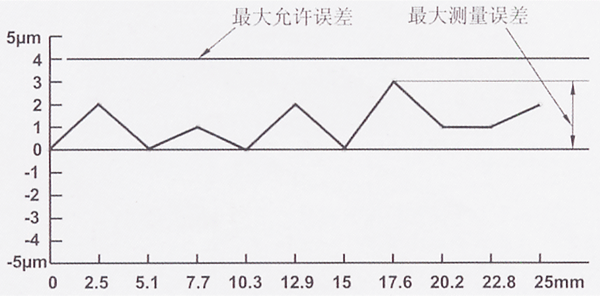

将外径千分尺紧固在夹具上，在两测量面间放入尺寸系列为2.5；5.1；7.7；10.3；12.9；15.0；17.6；20.2；22.8和25mm的一组1级精度的量块进行检验。得出千分尺标尺指示值与上述10个位置上两测量面间实际距离的10个差值，以其中最大差值的绝对值作为千分尺的示值误差。

测量面的平行度及平面度采用光学平晶进行检验。光学平晶与丝杆测量面或测砧测量面贴合后，由于测量面的不平度，使平晶与测量面之间存在气隙，从而产生干涉带或干涉环。在测量面的垂直方向，每条干涉带或干涉环所代表的平面度误差为0.3μm。

（丝杆测量面干涉条纹数：M=2）

测量面的平行度误差：

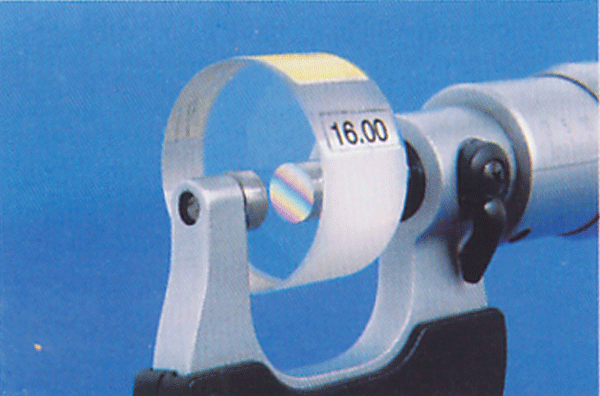

测量范围上限至100mm的外径千分尺两测量面的平行度采用丝杆螺距的1/3或1/4的光学平行平晶来进行检验；依次将光学平行平晶放入两测量面之间，转动测力装置，施加5-10N的力，使光学平行平晶与测量面间相接触，并轻轻转动平晶，使两测量面出现的干涉环或干涉带数目减至最少。

测量范围大于100mm的外径千分尺测量面的平行度可用自准直仪进行检验。

在距测量面边缘0.4mm范围内的平行度忽略不计。

（测砧测量面干涉条纹数：N=2;千分尺两测量面总干涉条纹数：K=M+N=2+2=4;千分尺两测量面的平行度：4×0.3=1.2μm）

测量面的平面度误差：

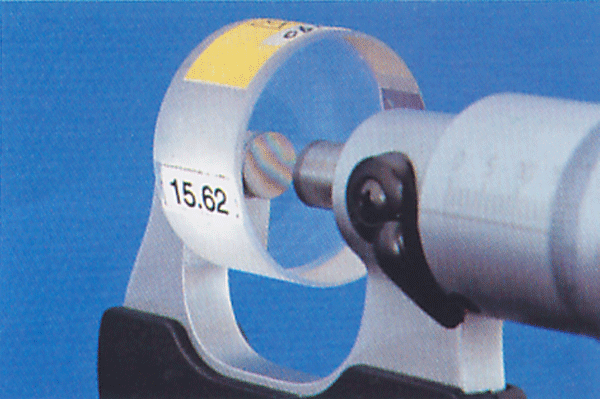

采用二级光学平晶检验，应调整光学平晶使测量面上的干涉带或干涉环尽可能减少，或使其产生封闭的干涉环。

测量面不应出现两条以上的相同颜色的干涉环或干涉带（测量面的平面度：＜0.6μm）。

在距测量面边缘0.4mm范围内的平行度忽略不计。

（测砧测量面干涉条纹数：N=1；测砧测量面的平面度：1×0.3=0.3μm）
