如何使用电子三点内径千分尺-电子三点内径千分尺使用说明

本三点内径千分尺使用说明书适用于青量、上量、日本三丰和可立德电子三点内径千分尺等品牌。

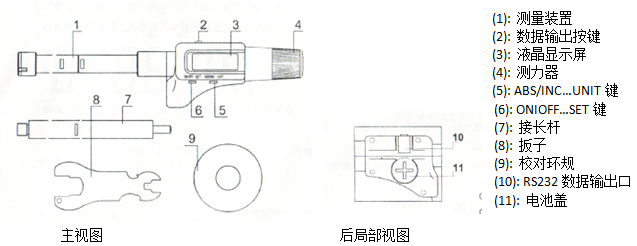

1.简图

图：电子三点内径千分尺使用说明

2.校对零位:

测量前，应先校对零位。用软布擦净电子三点内径千分尺三测量爪及校对环规内孔，将三测量爪放入校对环规孔内，转动电子读数头尾端的测力装置使三测量爪与校对环规内孔接触，反复校对零位，直至液晶屏上显示的数字不再变化，预置零位使液晶屏上的读数与校对环规上的数值一致。。

注:预置零位方法见第6项

3.安装接长杆:

当测量深孔时，需安装接长杆。用扳子卸下电子读数头，在测量头与电子读数头之间装上接长杆，并拧紧，再用校对环规按第2条重新校对零位。

注:在装卸电子读数头时，不可直接握住电子读数头操作，必须使用板子，以免损坏电子读数头。

4.各键功能:

ON/OFF...SET按键:电源开关键;初始值设置键。

ABS/INC…UNIT按键: 绝对/相对测量状态转换键;公制/英制测量模式转换键。

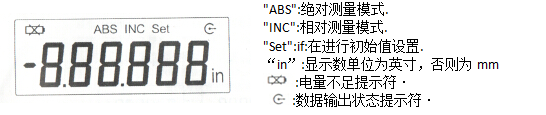

5.液晶显示器

图：电子三点内径千分尺液晶显示器

6.按键操作:按键操作有两种方法

图：电子三点内径千分尺按键操作

6.1 ON/OFF…SET开关键、延时设置键:

(1)按键动作<2秒:开/关电源。

(2)按键动作>=2秒:设置绝对测量初始值:显示“Set"。

步骤如下:

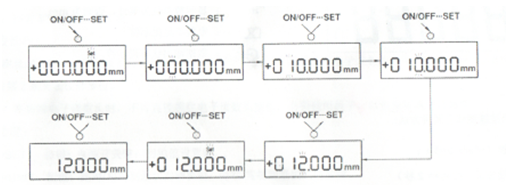

图：电子三点内径千分尺操作显示界面

按键(动作>=2秒)，"Set"消失，数字开始闪烁。

a.按键(动作<2秒)，闪烁数字变数，重复按键，直到要求的数字出现。数字从0-1- 2…9

b.按键(动作>=2秒), 下一位数字开始闪烁，重复步骤a.直到初始值的最后一位数设置完成。

c.按键(动作>=2秒),“Set”闪显。按键(动作<2秒),液晶屏显示的数字即为绝对测量的初始值。

如果，不需要改变闪烁数字的数值，持续按键，数字闪烁三次后自动跳向下一位，当最后一位数字闪烁三次后，"Set”闪显。按键(动作<2秒)，，液晶屏显示的数字即为绝对测量的初始值。

注意：液晶屏显示“E  2”是因为设置的初始数值≥10"(或254mm),请按步骤（2)重新设置初始数值直至正确。

l 关上电源，数值仍保留。

l 按键"ABS/INC…UNIT"，将中断绝对测量初始值设置模式而转入“ABS"绝对测量模式。

l 在公制状态下初始值为公制;在英制状态下初始值为英制。

6.2 ABS/INC…UNIT:绝对/相对测量状态转换键、延时公制/英制侧量模式转换键。

按键动作<2秒:绝对、相对测量模式转换: 相对测量模式下 "INC”字样显示，

绝对测量模式下“ABS”字样显示。

按键动作>=2秒:公英制转换:英制测量状态下显示“in"，否则为公制测量状态，显示“mm”。

7.电源:

l 电子三点内径千分尺数显尺使用一粒SR44电池。当液品屏显示数字模糊不清或液晶屏左上角显示“”时，请更换电池。

l 5分钟内不使用数显尺，数显尺将会自动断电，当转动丝杆或按动"ON/OFF…SET"键时，数显尺恢复断电前显示的数值。不使用时，请按下“ON/OFF…SET"键，关闭电源，以节省电池。

l 用专用扳子插入电池盖槽中，逆时针方向旋转，松开电池盖，取出废电池。

l 正极向上换上一粒新电池。顺时针一方向旋转拧上电池盖。

8.数据输出:

l 数据输出为标准的RS232C格式。通过SPC线缆(货号:P1102)可以与PC串行口连接。(也可通过USB转换SPC线缆(货号:P1201)与PC的USB端口相连)。

l 起开数据输出口的橡胶盖，将线缆捅头插入数显尺数据输出口，数显尺输出数据并显示“”(线缆插头具有防水性能，不可拆下线缆抽头的橡胶帽)。

l 按键动作>=2秒，数显尺将连续不断的输出数据并显示“”，直到再按一次键。

8.1数据输出口参数:

波特率	1200kB/S	停止位	2
启始位	1	奇偶位	无
数据位	7	数据逻辑	反向

8.2数据输出格式:

顺序	1	2	3	4	5	6	7	8	9	10
公制	S	N1	N1	N	。	N	N	N	CR	LX
英制	S	N	。	N	N	N	N	N	CR	LX

S:负号或空格 N1:负号或空格或0-9数字 N : 0-9数字 CR:回车 LX:换行

9.特性:

测力:15-40N 功耗:<=35μA

工作温度:0一40°C 储存温度:-20 -60°C

10.使用注意事项:

l 不要摔碰电子三点内径千分尺数显尺及施以过大的外力。

l 不要拆卸电子三点内径千分尺数显尺。

l 不要用尖锐的东西来压按键。按键时请沿按键的移动方向来操作，否则将影响按键的灵敏性。

l 不要在日光直射、过冷或者过热的环境中使用或保存数显尺。

l 不要在有高电压或强磁场的环境中使用数显尺。

l 使用干燥的软布或者棉花擦拭数显尺表面污点。不要使用如丙酮或苯类等有机溶剂擦拭。

l 测量前使用软布擦拭测量面。

l 长期不用时，请取出电子三点内径千分尺电池并将数显尺和电池放入包装盒中。

11．维护:

现象	原因	维修方法
液晶屏 显示“E   l”	计算数据溢出	反向移动丝杆，使显示值恢复正常;或按Set键， 重新设置测量的初始值.
液晶屏 显示“E   3”	1.周边有千扰，或者传感器间有异物进入使得传感器出错。 2.传感器故障。	1.重新安装电池。 2.送回工厂维修。
测量数据不准确	1.测量面是否有污物. 2.设置值是否设置准确.	1.擦净测量面. 2.检卉设置值，并重置。
液晶屏无显示	1.电池安装是否正确. 2.电池是否没电。	1.重新安装电池。 2.更换电池。
1.显示数字不稳定 2.显示乱字 3.显示数字不变或混乱	1.电池电压是否小于1.45V 2.电池电压是否小于1.45V o 3.电池安装是否正确。	1.更换电池。 2.更换电池。 3.重新安装电池。
1.显示字迹不清楚 2.与计算机通讯出错	电池电压是否小于1.45V	更换电池。
与计算机通讯失败	线缆插头未插至数据输出口的底部。	重新插线缆插头至数据输出口的底部。
