扁头内沟槽数显卡尺使用说明书
|
扁头内沟槽数显卡尺使用说明书 |
|
|
桂林可立德精密仪器有限公司 |
电话订购：0773-5880028; 400-622-8632 传真：0773-8987288 网上购买: www.qualitot.cn 邮箱: info@qualitot.cn |
扁头内沟槽数显卡尺是一种精确测量内沟槽尺寸的量具。
l 功能：
精确测量内沟槽尺寸
任意位置置零，便于相对测量
带数据接口，使用专用连接线，可将数据输入电脑或专用打印机
任意位置公/英制转换
带电源开关
l 技术指标：
分辨力：0.01mm
工作电源：1.5V纽扣电池
测量速度：≤1.5m/s
工作条件：温度 0~ +40°C;相对湿度<80%
储运温度：－10~ +60°C
|

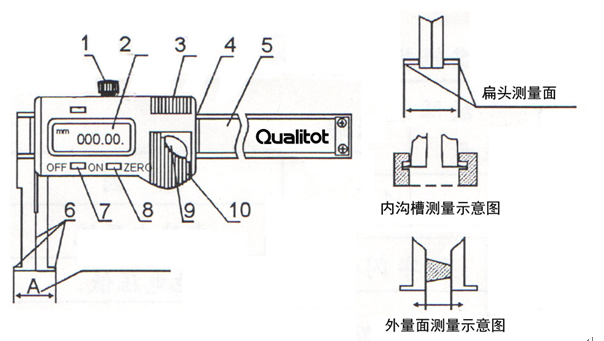

图：扁头内沟槽数显卡尺各部位示意图
1.紧固螺钉 2.液晶显示屏 3.数据输出口 4.尺框 5.尺身保护膜
6.测量面 7.开关键（ON/OFF） 8.置零键 9. 1.5V电池 10.电池盖
l 使用方法:
1.准备工作
1）擦干尺身保护膜表面（见注意事项），清洁各测量面或回零面。
2）松开紧固螺钉，移动尺框，检查显示屏和各按键工作是否正常。
2.测量及读数
1）按开关键（ON/OFF),打开电源
2）按制式功能键盘（公制mm）选择所需的单位制
3）移动尺框，使两外测量面或回零面接触后按置零键（ZERO）置零，即可进行正常测量
4）用扁头内沟槽数显卡尺测量工作（内沟槽直径）时，被测工作尺寸读数值为卡尺显示屏读数显示值与两测量尺合并宽度A之和。（被测工件最小孔径应大于A）
3.更换电池：使用时，当显示器数字出现闪烁或不显示时，应更换新电池，向右推开电池盖，取出旧电池，换上新电池，电池的正极面“＋”，朝上，放入电池座内，与推开电池盖相反的方向盖上电池盖。
l 注意事项与故障处理:
1、 保持尺身与量面的清洁，避免接触水、油、冷却液等液态物质;
2、 尺的任何部位都不能施加电压，不能用电笔在尺上面刻字，以免损坏尺的电子元件;
3、 长期不用应取了电池单独放置;
4、 一般维修提示
|
故障现象 |
原因 |
排除方法 |
|
数字闪烁 |
电池电压低 |
更换新电池 |
|
不显示 |
电池电压低 |
更换新电池 |
|
电池接触不良 |
调整并清洁电池 |
|
|
显示屏数字锁死 |
电路偶然故障 |
取下电池2分钟重新装入 |
