数显高度尺使用说明
|
数显高度尺使用说明书 |
|
|
桂林可立德精密仪器有限公司 |
电话订购：0773-5880028; 400-622-8632; 传真：0773-8987288 网上购买: www.qualitot.cn 邮箱: info@qualitot.cn |
一、注意事项
1)开始使用前，用干燥清洁的布（可沾少许清洁油）反复擦拭保护膜表面。
2)工作环境：温度5-40℃，相对湿度80%以下，防止含水份的液体物质沾湿保护膜表面。
3)不准在任何部位上施加电压（如用电笔刻字），以免损坏电路。
4)正确设置测量起点（见使用方法），除非更改设置，否则不要随便按ON/O键以免发生测量错误。
5)测量爪尖端锋利，防止碰伤。

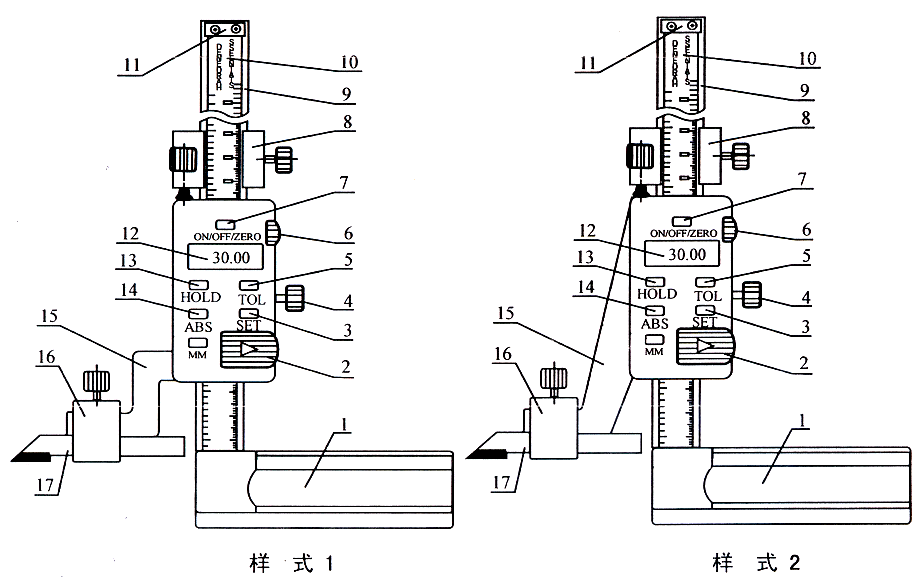

二、产品结构（见下图）
|
1、底座 2、电池盖 3、SET键 4、紧固螺钉 5、TOL键 6、输出插
7、O}ON/OFF/ZERO键 8、微动装置 9、尺身 10、保护膜 11、压板
12、显示屏 13、HOLD键 14、ABS键 15、尺框 1 6、锁紧框
17、测量爪（划线爪）
三、按键功能
OFF/ON/ZERO-开关和清零键
HOLD—保持键
ABS-相对和绝对测量转换键
TOL-公差带键
SET-置数键
四、输出插口
使用专用导线，可将测量结果输入电脑或专用打印机。
接口工作方式：同步串行。
数据：二进制编码，宽度24位，每数据发送二次，周期300ms（快显状态20ms），传输时间0.5ms。
引线：数据D、时钟CP、电源+。
数据脉冲幅度：0电平≤0.2V，l电平≥1.3V
时钟CP：90KHz，高电平有效。
五、使用说明
1、ABS键—相对和绝对测量转换键：
●数显组件上电后即进入绝对测量状态（无提示符INC），且显示绝对零（此时相对零点与绝对零点重合），拉动组件可进行绝对测量。按OFF/ZERO键（小于3秒）则设置当前点为绝对零点。
●按下ABS键组件进入相对测量状态并显示提示符INC，此时显示值为相对测量值。拉动组件可进行相对测量，按OFF/ZERO键（小于3秒）则设置当前点为相对零点。
●在任意点按ABS键，可进行相对测量与绝对测量转换。
2、OFF/ON/ZERO键—开关和清零键：
●在相对测量状态下按OFF/ZERO键，设置当前点为相对零点。
●在绝对测量状态下按OFF/ZERO键，设置当前点为绝对零点。
●在相对或绝对测量状态下按住OFF/ZEPO键3秒以上，组件进入断电状态。
3、SET键一置数键
按下SET键，提示符SET闪动（相对状态下显示全零，绝对状态显示上次所置的数），按住SET键不放，显示数从高位到低位依次闪动。当闪动位移动到所要置的数时，放开SET键，按-下SET键（小于1秒）则当前位数值加一（0-9循环）。置完此位后再按住SET键不放，则闪动位向下一位移动。完成置数后按住SET键直到提示符SET闪动，再按SET键（小于1秒），提示符SET消失并显示所置数值。（注：置数过程中按ZERO/ON/OFF键，则退出置数过程）。
4、TOL键—公差带键
按TOL键，提示符向上箭头“▲”亮，提示符“SET”闪动，此时置上偏差。方法与置数相似，只是改为按TOL键。置完上偏差后，在提示符“SET”闪动时，再按“SET”键（小于1秒），则提示符向下箭头“▼”亮，提示符“SET”闪动，此时置下偏差。方法与置上偏差相同。
置完下偏差后，在提示符“SET”耐，再按“SET”键（小于1秒），则进入公差测量状态。提示符向上箭头”▲”亮表示大于上偏差：提示符向下箭“▼”亮示小于下偏差：提示符"OK"壳表示在公差带内。
如果所设置上偏差小于下偏差，则显示错误信号“E-01”，此时按ZERO/ON/OFF键取消原设置，重新开始设置。
5、H键—保持键
任意点按H键，保持显示按键时的测量值；移动组件，显示数据保持不变。
再按H键取消保持，恢复原测量状态，显示当前测量值。
6、断电和启动方式：
I、自动断电
● 组件不移动约3分半钟以上，组件进入无显状态（仍切断显示，内部电路仍工作）。可拉动尺框或按OFF/ZERO键启动，零点不丢失。
● 组件不移动约30分钟以上，组件进入自动断电状态，此时不能拉动尺框启动，只能按OFF/ZERO键启动，零点不丢失。
II、手动断电
按OFF/ZERO键约3秒以上，组件进入断电状态。在断电状态下按一下OFF/ZERO键，组件恢复测量状态，但需重新设置零点。
注：可根据客户要求制成手动断电或自动断电两种中的任何一种。如无特殊要求，将由生产厂家自行确定。
六、主要技术参数
l)分辨力：0.01 mm：
2)重复性．0.01 mm：
3)示值误差：±(0.02+0.00005×L)mm，小数点后取二位，L的单位为mm：
4)最大响应速度：lm/s：
5)电源：1.5扣式电池。
七、使用方法
1)擦干保护膜表面（见注意事项），清净底座和测量爪的工作表面，按结构示意图安装测量爪并锁紧。
2)清净平台工作面，将高度尺置于其上，松开锁紧螺钉，移动尺框，检查显示屏和各按键工作是否正常。
3）设置测量起点
一般情况下，以平台表面为测量零点进行测量。
步骤如下：移动测量爪与平台表面轻微接触（测力约3-5N，以保证测量准确性），显示值应为零，否则按ON/O键使显示为零。
特殊情况下：如用高度尺测量较大的工件而测量范围不够时，可用垫块将高度尺底座升高，此时的测量零点仍为平台表面，测量起点可选垫块的表面或工件的某表面。如以前者为测量起点，应预置垫块的高度值（应使用更精确的仪器和测量方法确定该值）。如以工件某表面为测量起点，则应预置该工件表面的高度值（设计值或实际值，依实际需要而定）。
八、更换电池
当显示不正常（不显或闪烁），应更换电池。按箭头方向取下电池盖，更换新电池。
注意：1）电池正极朝外。 2）更换电池后，应重新设置零点。
常见故障排除方法
|
故障现象 |
原因 |
排除方法 |
|
数字闪烁 |
电池电压低 |
更换新电池 |
|
不显示 |
电池电压低 |
更换新电池 |
|
电池接触不良 |
调整并清洁电池 |
|
|
显示屏数字锁死 |
电路偶然故障 |
取下电池2分钟重新装入 |
