JB/T 8372-2010几何量测量仪器型号编制方法

发布时间:2012-05-11 作者:可立德商城 点击: ...

1 范围
本标准规定了几何量测量仪器(以下简称量仪)的型号编制方法。
本标准适用于量仪的型号编制。


2 量仪的分类

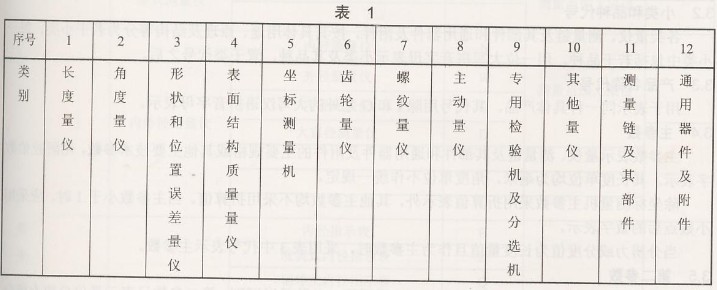

量仪按用途和结构性能分为十类(见表1)。此外,“测量链及其部件”和“通用器件及附件”各作为一类列入表1。

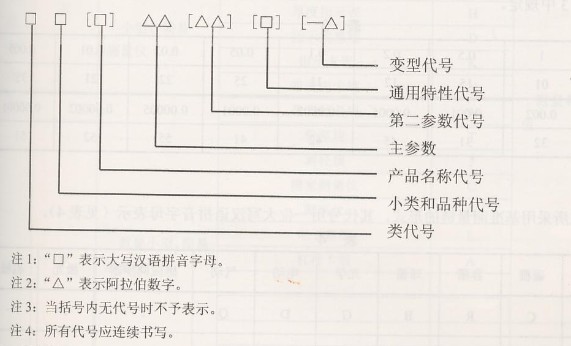

3  量仪型号的表示方法


3.1类代号

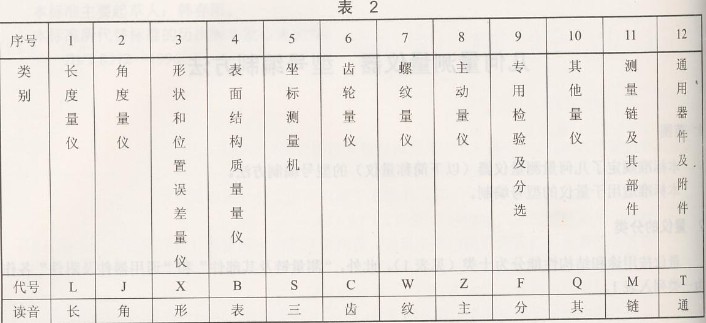

类代号用一位大写汉语拼音字母表示(见表2),放在型号首位。


3.2小类和品种代号
各类量仪、测量链及其部件和通用器件及附件,按其具体用途、原理及结构等分为若干小类,每一小类中包括若干品种。用一位大写拼音字母表示小类及其品种,置于类代号之后。


3.3产品名称代号
用于表示同一种具体产品。其代号用除I和O之外的大写汉语拼音字母表示。


3.4主参数
主参数表示量仪、测量链及其部件和通用器件及附件的主要规格或其他主要技术参数,用阿拉伯字表示。其长度单位均为毫米,角度单位不作统一规定。


除坐标测量机主参数采用折算值表示外,其他主参数均不采用折算值。当主参数小于1时,应采用小数点后的数字表示。

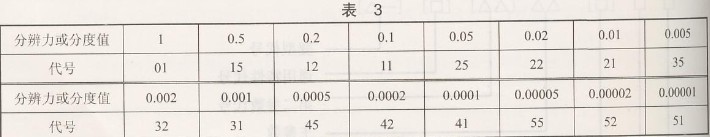

当分辨力或分度值为长度量值且作为主参数时,采用表3中代号表示主参数。


3.5第二参数
当主参数相同而分辨力或分度值不同时,采用第_参数予以区别。第二参数只表示量仪分辨力或分度值,其代号按表3中规定。


3.6通用特性代号

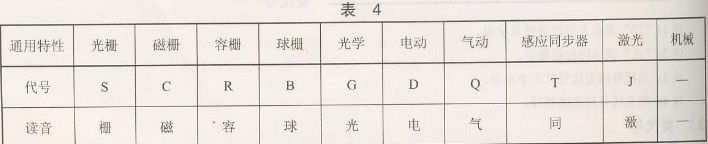

用于表示量仪所采用基准测量链的形式,其代号用一位大写汉语拼音字母表示(见表4)。


3.7变型代号
对原型号量仪仅改变其部分结构和性能时,则加变型代号予以表示。变型代号采用阿拉伯数字的顺序号,置于通用特性代号之后。无通用特性代号时,则加“一”使其与前面数字隔开。
