GB/T 6093-2001 几何量技术规范(GPS) 长度标准 量块

6材料特性
6.1材料
量块应由优质钢或能被精加工成容易研合表面的其他类似耐磨材料制造。

6.2线膨胀系数
在温度为10～30℃范围内，钢制量块的线膨胀系数应为(11.5±1.0)×10-6K-1。

注：对于钢制K级量块和其他各级非钢制材料制造的量块应提供线膨胀系数及其测量不确定度。

6.3尺寸稳定性

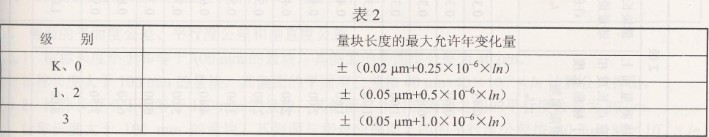

量块在不受异常温度、振动、冲击、磁场或机械力影响的环境下，量块长度的最大允许年变化量见表2的规定。

6.4硬度
钢制量块测量面的硬度应不低于800HV0.5（或63HRC）。

7技术要求
7.1外观
量块测量面和侧面不应有影响使用性能的划痕、碰伤和锈蚀等缺陷；在不影响研合质量和尺寸精度的情况下，允许有无毛刺的精研痕迹。

7.2表面粗糙度

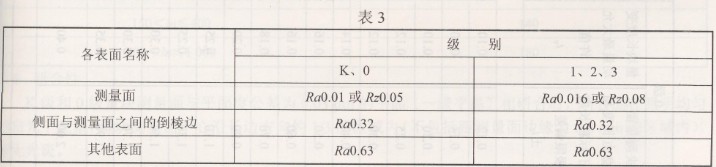

钢制量块各表面的表面粗糙度见表3的规定。

7.3量块长度和长度变动量

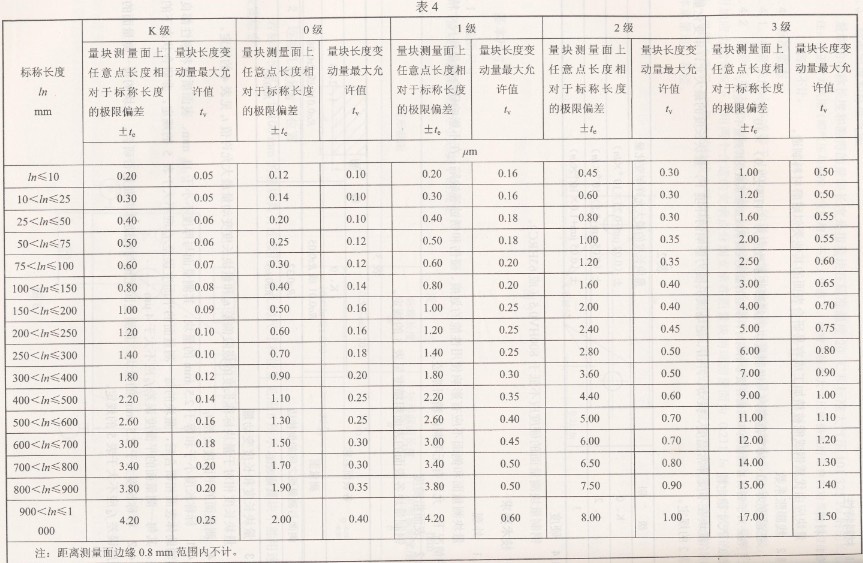

量块长度相对于量块标称长度的极限偏差，。和量块长度变动量最大允许值tv见表4的规定。

7.4测量面的平面度公差tf

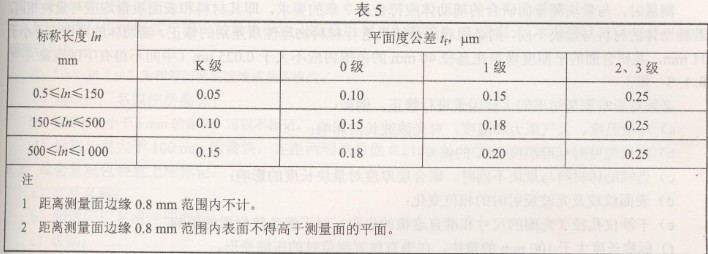

7.4.1  标称长度小于和等于2.5 mm的量块，其测量面与厚度不小于11 mm、表面质量和刚性都良好的辅助体表面相研合后，量块的每一测量面的平面度误差fd应不大于表5的规定。非研合状态下的量块，其每一测量面的平面度误差fd应不大于4 um

7.4.2标称长度大于2.5 mm的量块，其测量面无论与辅助体表面是否研合，量块的每一测量面的平面度误差fd应不大于表5的规定。
