GB/T 6093-2001 几何量技术规范(GPS) 长度标准 量块

1范围
本标准规定了量块的定义、测量基准、基本尺寸、材料特性、技术要求、检验方法、标志与包装等。
本标准适用于截面为矩形、标称长度从0.5 mm至1000 mm K级（校准级）和准确度级别为0级、1级、2级和3级的长方体量块。

2定义
2.1量块gauge block
用耐磨材料制造，横截面为矩形，并具有一对相互平行测量面的实物量具。量块的测量面可以和另一量块的测量面相研合而组合使用，也可以和具有类似表面质量的辅助体表面相研合而用于量块长度的测量。

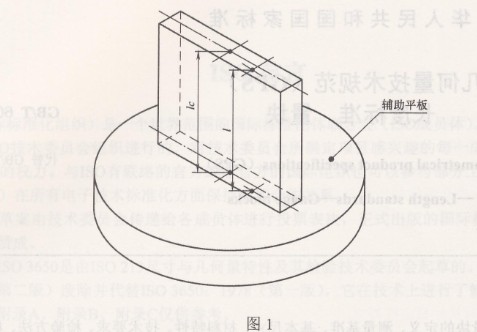

2.2量块长度，length ofa ganuge block，
量块一个测量面上的任意点到与其相对的另一测量面相研合的辅助体表面之间的垂直距离，辅体的材料和表面质量应与量块相同，见图1。

注
1量块任意点不包括距测量面边缘为0.8 mm区域内的点。
2量块长度包括单面研合的影响。
3量块长度，是由数值和长度单位构成的物理量。

2.3  量块中心长度lc centrallength of a ganuge block lc
对应于量块未研合测量面中心点的量块长度，见图1。
注：量块中心长度lc是量块长度l的一种特定情况。

2.4  量块标称长度ln  nominal length of a ganuge block ln 标记在量块上，用以表明其与主单位(m)之间关系的量值，也称为量块长度的示值。

2.5任意点的量块长度相对于标称长度的偏差P   deviation ofthe length at ang point from nominallength e

代数差l-ln。

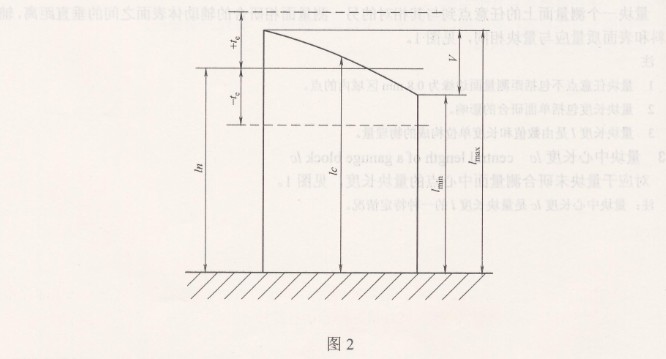

2.6  量块长度变动量 V varation in length ofa gauge block V  量块测量面上任意点中的最大长度/max与最小长度lmin之差，见图2。
注：量块测量面上的任意点不包括距测量面边缘0,8 mm区域内的点。

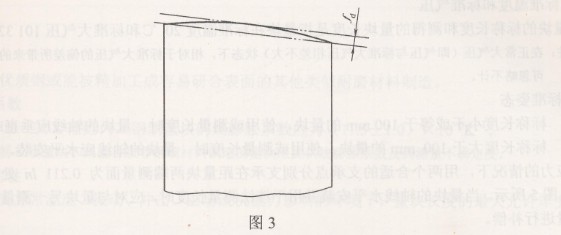

2.7  平面度误差fd   deviation from flatness   fd
包容测量面且距离为最小的两个相互平行平面之间的距离，见图3。
