JB/T 10080.2-2000 光栅线位移传感器

1范围
本标准规定了光栅线位移传感器（以下简称传感器）的结构型式和基本参数、技术要求、试验方法、检验规则、标牌、包装、运输及储存。

本标准适用于以光栅尺为检测元件的线位移传感器。它与光栅数字显示仪表（以下简称数显表）组成线位移测量装置，主要用于机床、仪器的坐标位置显示及数控系统坐标位置反馈。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 191-1990    包装储运图示标志
GB/T 13306-1991    标牌
GB/T 13384-1992    机电产品包装通用技术条件
JB/T 10080.1-2000  光栅数字显示仪表

3结构型式和基本参数

3.1结构型式
结构型式分为开启式和封闭式两类。
开启式传感器由光栅尺和光栅读数头两部分组成。
封闭式传感器由光栅尺、光栅读数头及壳体三部分组成整装部件。

3.2基本参数

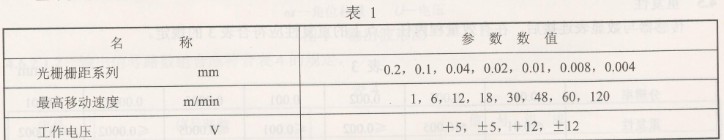

基本参数应符合表1的规定。

4技术要求
4.1  环境适应性

4.1.1  气候环境适应性

可按JB／T 10080.1-2000中5,1.1。

4.1.2力学环境适应性
可按JB／T 10080.1-2000中5.1.2。

4.1.3周围环境
可按JB／T 10080.1-2000中5.1.3．

4.1.4  电源环境
直流供电电源工作电压误差为±10%以内，传感器应能正常工作。

4.2功能
4.2.1传感器正确安装并与数显表连接成测量装置后，在有效量程内应能正确显示长度数值。

4.2.2  具有参考零位的传感器，其参考零位功能应显示正确。

4.3外观质量及结构性能

4.3.1表面应平整、光滑，无明显机械损伤和缺陷，各氧化面和涂、镀层面应均匀、无脱落。

4.3.2所有可拆卸或可替换的结构零部件，设计、制造时应保证良好的互换性。

4.3.3传感器各紧固和焊接部位应牢固，插头与插座接口应接触可靠、松紧适度。

4.3.4具有防尘、防水、防油结构的产品，其性能应符合该产品技术文件的规定。

4.4准确度

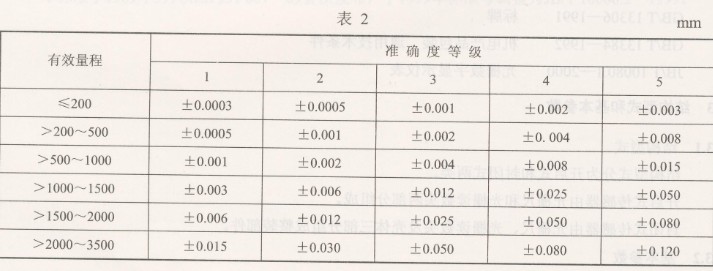

传感器的准确度用最大间隔误差的二分之一冠以“±”号表示，准确度等级分为5级，见表2。

4.5重复性
传感器与数显表连接后，在有效量程内任一点上的重复性应符合表3的规定。

4.6传感器输出信号
4.6.1传感器输’出信号的幅值及质量，应符合最高移动速度及细分精度的有关规定。

4.6.2各种型号产品应在说明书中分别标明：信号波形种类、信号路数、信号幅值范围、允许信号直流电平变化范围、各路信号间相位变化量及正弦性误差（失真度）。
