JB/T 8047-2007 V形块（架）

1  范围
本标准规定了准确度级别为0级、1级和2级V形块的术语和定义、型式与基本参数、要求、检验方法、标志与包装等。

本标准适用于公称直径为3mm～300mm的轴类零件加工（或测量）时，作紧固（或定位）用的V形块。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1800.1  极限与配合基础第1部分：词汇
GB/T 1958产品几何量技术规范(GPS)形状和位置公差检测规定
GB/T 17163几何量测量器具术语基本术语
GB/T 17164几何量测量器具术语产品术语

3术语和定义
GB/T 1800.1、GB/T1958、GB/T 17163和GB/T 17164中确立的术语和定义适用于本标准。

4型式与基本参数

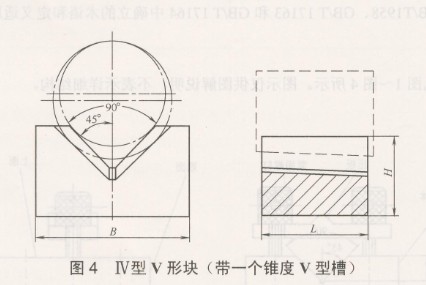

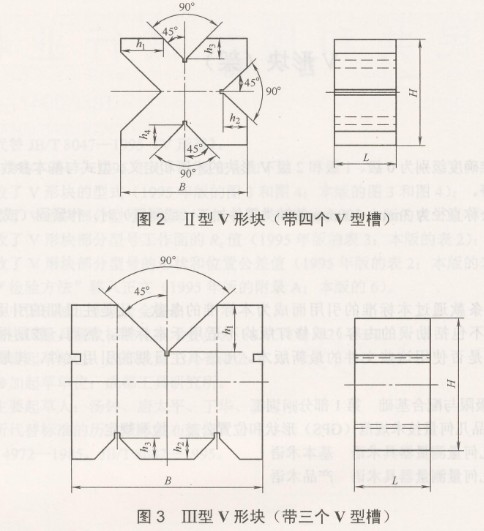

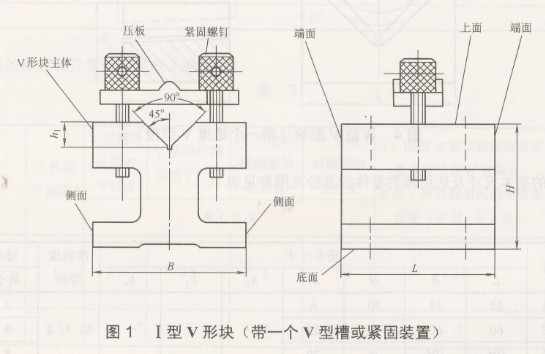

4.1  V形块的型式见图l～图4所示。图示仅供图解说明，不表示详细结构。
