JB/T 10011-2010 万能表座

1  范围
本标准规定了万能表座的术语和定义、型式与基本参数、要求、检验方法、标志和包装等。

本标准适用于带微调和不带微调的万能表座（以下简称表座）。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡不注日期的引用文件、其最新版本适用于本标准。

GB/T  15 8-1996机床工作台  T形槽和相应螺栓(eqvIS0299: 1987)
GB/T 17163  几何量测量具术语基本术语
GB/T 17164几何量测量器具术语产品术语

3术语和定义
GB/T 17163、GB/T 17164中确立的术语和定义适用于本标准。

4型式与基本参数

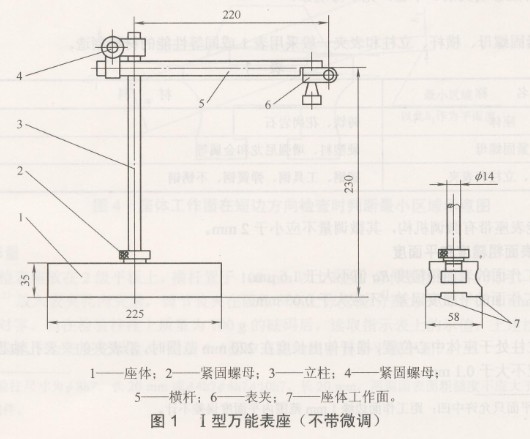

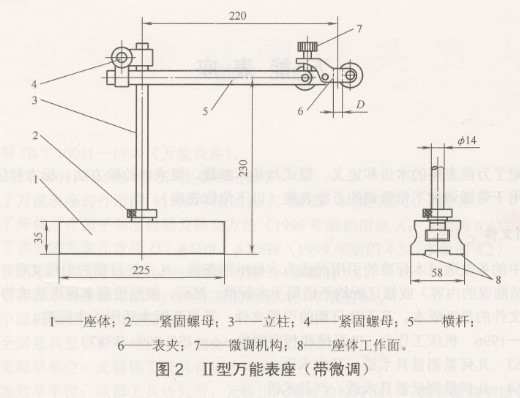

4.1  表座的型式及尺寸（推荐值）见图1、图2。图示仅作图解说明，不表示详细结构。

4.2座体的T形槽应符合GB/T 158的规定；表夹的夹表孔直径D应为Φ8H8或Φ4H8、Φ6H8、Φ10H8。

5要求
5.1  外观
5.1.1  座体工作面非工作面不得有影响使用性能的裂痕、锈蚀、划伤、毛刺等缺陷。用金属材料制造的座体非工作面应喷漆，且漆层应均匀、牢固，不得有脱漆、生锈等缺陷。

5.1.2其他零部件表面宜采用镀铬、涂漆或发黑等防锈处理工艺，且镀、涂层表面不得有脱落、起泡和色泽不均等明显影响外观的缺陷。

5.2相互作用
5.2.1  紧固螺母应旋转灵活，锁紧可靠。
移动件应移动灵活、平稳，无卡滞现象。

5.3材料

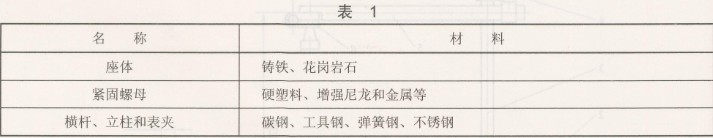

座体、紧固螺母、横杆、立柱和表夹一般采用表1或同等性能的材料制造。

5.4微调
II型万能表座带有微调机构，其微调量不应小于2 mm。

5.5工作面表面粗糙度和平面度
5.5.1  座体工作面的表面粗糙度Ra值不大于1.6 um。

5.5.2座体工作面的平面度误差1’不应大于0.03 mm。

5.6变形量
当万能表座立柱处于座体中心位置，横杆伸出长度在220 mm范围时，沿表夹的夹表孔轴芯线加1N力，其变形量δ应不大于0.1 mm。
