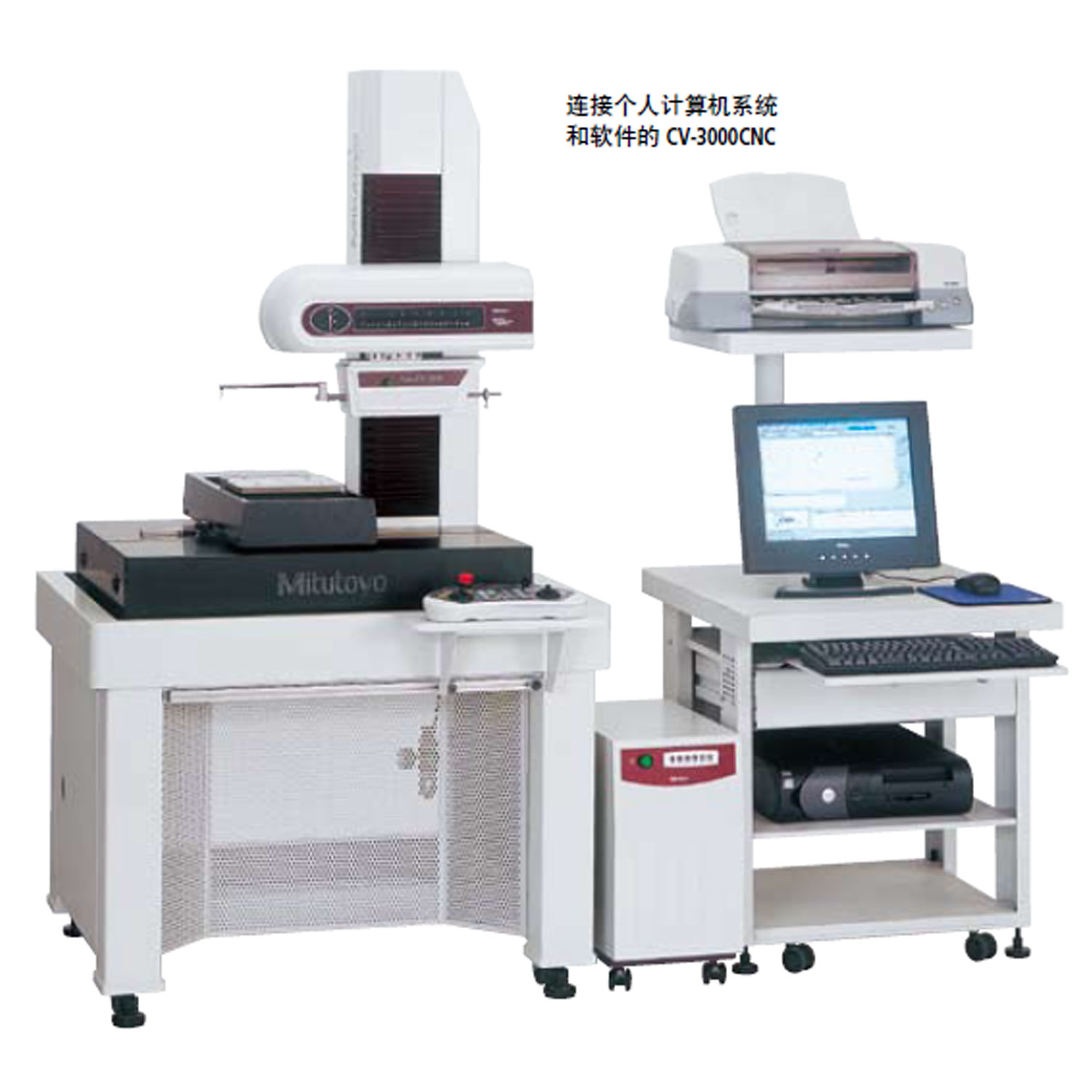

超级轮廓测量仪CV-3000CNC/ CV-4000CNC系列
品 牌：三丰/Mitutoyo
产品描述
高精度CNC 轮廓／形状测量装置。
X1, (Y) 和Z2 的驱动速度都高达200mm/s，
确保实现高速定位，从而大大提高了多
轮廓测量和多工件测量任务的速度。
带有a 轴的型号，可以通过电动旋转X1
轴连续测量水平面和倾斜面。
CV- 4000CNC 系列的驱动装置集成了Laser
Hologage 检测器，可以在Z 轴(垂直方向)
的窄／宽范围内实现高精度和高分辨率
测量。
带有Y 轴的工作台的型号可以沿着Y 轴进
行多种工件定位，从而扩大了多工件测
量范围。
测量。
Z1 轴检测器集成了防碰撞安全装置，当
主机和工件或夹具碰撞时，检测器将自
动停止。
提供易于操作的遥控箱，用户可以通过这
两个操纵杆选择合适的轴进行移动。在
按键上标有易于理解的图形显示轴的选
择状态。
通过USB 与数据处理／分析装置(选件) 进
行信息交换
点击 订货号或厂家货号了解超级轮廓测量仪CV-3000CNC/ CV-4000CNC系列下各规格产品更多参数
| 订货号 | 厂家货号 | 型号 | 市场价 | 促销价 | 购买 |
| 13201 | 218-521-1 | CV-3000CNC | - | - | 询价 |
| 13202 | 218-521-2 | CV-3000CNC | - | - | 询价 |
| 13203 | 218-522-1 | CV-3000CNC | - | - | 询价 |
| 13204 | 218-522-2 | CV-3000CNC | - | - | 询价 |
| 13205 | 218-523-1 | CV-3000CNC | - | - | 询价 |
| 13206 | 218-523-2 | CV-3000CNC | - | - | 询价 |
| 13207 | 218-524-1 | CV-3000CNC | - | - | 询价 |
| 13208 | 218-524-2 | CV-3000CNC | - | - | 询价 |
| 13209 | 218-541-1 | CV-3000CNC | - | - | 询价 |
| 13210 | 218-541-2 | CV-3000CNC | - | - | 询价 |
| 13211 | 218-542-1 | CV-3000CNC | - | - | 询价 |
| 13212 | 218-542-2 | CV-3000CNC | - | - | 询价 |
| 13213 | 218-543-1 | CV-3000CNC | - | - | 询价 |
| 13215 | 218-543-2 | CV-3000CNC | - | - | 询价 |
| 13217 | 218-544-1 | CV-3000CNC | - | - | 询价 |
| 13220 | 218-544-2 | CV-3000CNC | - | - | 询价 |
| 13221 | 218-561-1 | CV-4000CNC | - | - | 询价 |
| 13222 | 218-561-2 | CV-4000CNC | - | - | 询价 |
| 13223 | 218-562-1 | CV-4000CNC | - | - | 询价 |
| 13224 | 218-562-2 | CV-4000CNC | - | - | 询价 |
| 13225 | 218-563-1 | CV-4000CNC | - | - | 询价 |
| 13226 | 218-563-2 | CV-4000CNC | - | - | 询价 |
| 13227 | 218-564-1 | CV-4000CNC | - | - | 询价 |
| 13228 | 218-564-2 | CV-4000CNC | - | - | 询价 |
| 13229 | 218-581-1 | CV-4000CNC | - | - | 询价 |
| 13230 | 218-581-2 | CV-4000CNC | - | - | 询价 |
| 13231 | 218-582-1 | CV-4000CNC | - | - | 询价 |
| 13232 | 218-582-2 | CV-4000CNC | - | - | 询价 |
| 13233 | 218-583-1 | CV-4000CNC | - | - | 询价 |
| 13234 | 218-583-2 | CV-4000CNC | - | - | 询价 |
| 13235 | 218-584-1 | CV-4000CNC | - | - | 询价 |
| 13236 | 218-584-2 | CV-4000CNC | - | - | 询价 |
* 根据不同的交流电源电压及测量装置，可选不同的选件套装： 12AAH790 (公制型、UL/CSA), 12AAH791 (公制型、欧盟), 12AAH792 (公制型、
BS), 12AAH796 (公制型、中国), 12AAH797 (公制型、EK), 12AAH793 (英制型、UL/CSA), 12AAH794 (英制型、欧盟), 12AAH795 (英制型、BS), 12AAH798 (英制型、中国)
* 根据不同的交流电源电压及测量装置，可选不同的选件套装： 12AAH800 (公制型、UL/CSA), 12AAH801 (公制型、欧盟), 12AAH802 (公制型、
BS), 12AAH806 (公制型、中国), 12AAH807 (公制型、EK), 12AAH803 (英制型、UL/CSA), 12AAH804 (英制型、欧盟), 12AAH805 (英制型、BS), 12AAH808 (英制型、中国)
技术参数
X1 轴
测量范围: 200mm
分辨率: 0.05μm

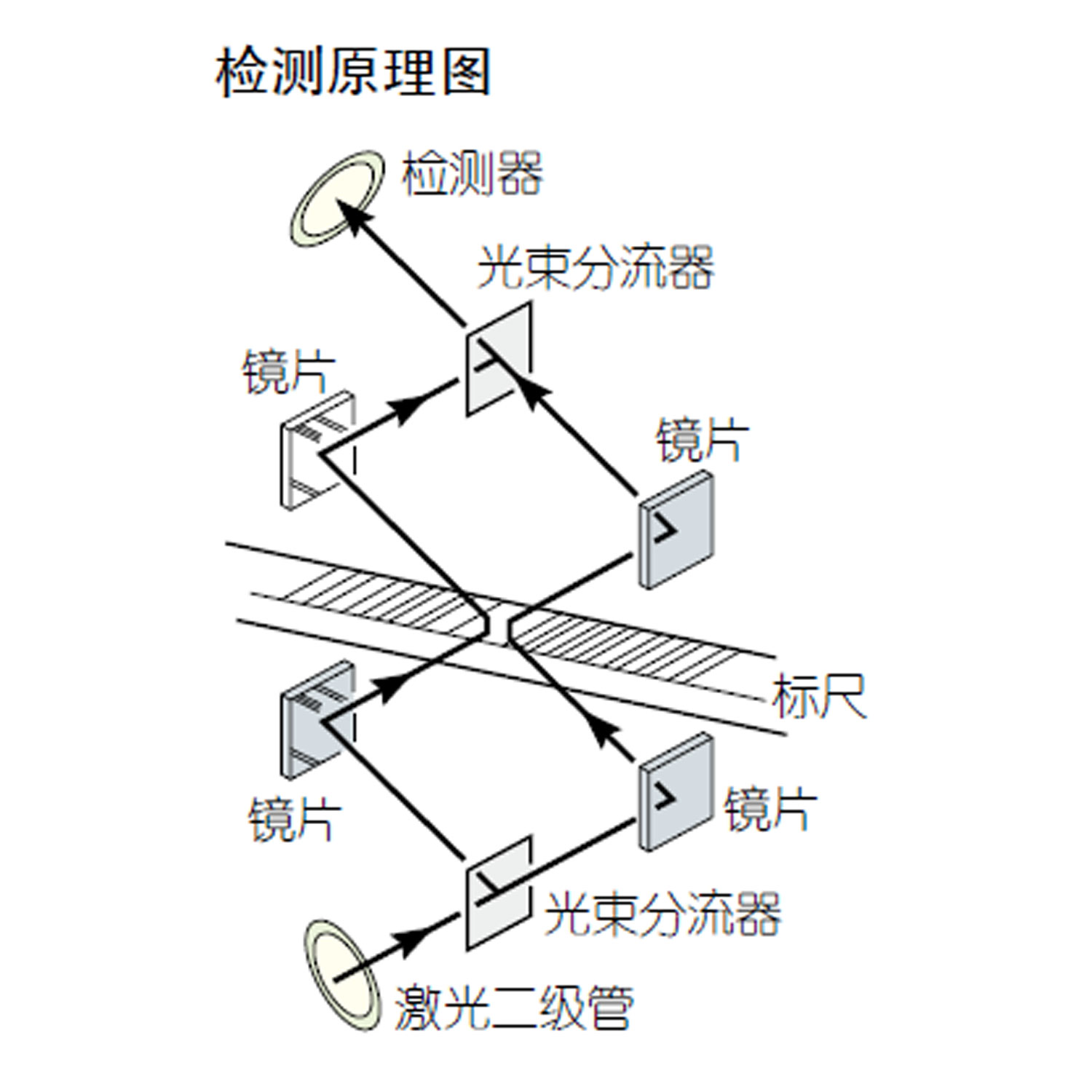

检测方法: 反射型线性编码器
驱动速度: 最大 200mm/s (CNC)
0 - 50mm/s (操纵杆)
测量速度: 0.02 - 2mm/s
移动方向: 向前／向后
直线度: 2μm/200mm
* 当X 轴在水平方向上
指示精度: ±(1+4L/200)μm,
(20° C 时) * L 为驱动长度(mm)
a 轴
倾斜角度: -45° 至 +10°
分辨率: 0.000225°
旋转速度: 1rpm
Z2 轴(立柱)
垂直行程: 300mm 或 500mm
分辨率: 0.05μm
检测方法: 反射型线性编码器
驱动速度: 最大200mm/s (CNC)
0 - 50mm/s (操纵杆)
Z1 轴 (检测器)
测量范围: ±25mm
分辨率: 0.2μm (CV-3000CNC),
0.05μm (CV-4000CNC)
检测方法: 线性编码器(CV-3000CNC),
激光全息测微计 (CV-40100CNC)
指示精度: ± (2+I4HI/100)μm (CV-3000CNC)
(20° C 时) ± (0.8+I0.5HI/25)μm (CV-4000CNC)
*H 为水平位置上的测量高度 (mm)
测针上／下运作: 弧形运动
测针方向: 向上／向下
测力: 30mN
跟踪角度: 向上： 70°、向下：70°
(根据表面粗糙度，使用标准单切面测针)
测针针尖 半径：25μm、硬质合金针尖
基座尺寸(W x H): 750 x 600mm
基座材料: 花岗岩
重量: 240kg, 250kg (高立柱类型)
电源: 100 – 240VAC ±10%, 50/60Hz
能耗: 400W (仅限主机)
选件
防震台架
防震台装置: 膜片空气弹簧
自然频率 : 2.5-3.5Hz
减震机构 : 阻尼孔
调水平装置 : 带机械阀的自动控制装置
气源气压 : 390kPa
承载: 350kg
尺寸 (W x D x H) : 1000 x 895 x 715mm
重量: 280kg
Y 轴工作台装置
测量范围: 200mm
最小读数: 0.05μm
标尺装置: 反射型线性编码器
驱动速度: 最大200mm/s (CNC)
0 - 50mm/s (操纵杆)
最大承载能力: 20 kg
直线度: 0.5μm/200mm (表面粗糙度)
2μm/200mm (轮廓)
指示精度 (20° C 时) : ± (2+2L/100) μm, 轮廓模式 L 为两个
测量点之间的距离 (mm)
工作台尺寸: 200 x 200mm
尺寸 (W x D x H): 320 x 646 x 105mm
重量: 35kg
