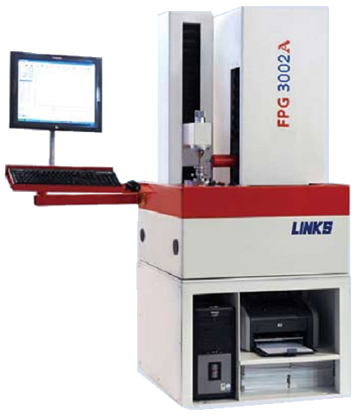

小模数齿轮测量机3002A、3002B型系列

A.用途：

3002A、3002B型小模数齿轮测量机是一种中、小模数齿轮测量仪，它主要用于测量渐开线圆柱齿轮的齿廓偏差、螺旋线偏差、齿距偏差、齿圈径向跳动偏 差。该测量机可广泛应用于汽车、摩托车、电动工具等行业的中、小规格齿轮检测领域，比较适合生产车间检查站或计量室使用。

B.特点：

主机结构紧凑、测量精度高。测量主机采用四坐标测量系统，采用日本高性能交流伺服电机作为驱动元件，德国 HEIDENHAIN 高精度圆光栅和英国 RENISHAW 高精度金属光栅尺作为位置传感器，形成全闭环反馈控制，提高了系统的测量精度。

软件功能齐全，内容丰富。用户可根据被测工件，选择测量项目。圆柱齿轮测量结果按ISO 1328国际齿轮精度标准或DIN标准进行评值。对于特殊要求，还可以进行齿廓公差带（K形图）、齿廓凸度Cα、螺旋线公差带（K形图），齿向鼓度Cβ等项目的评定。

操作方便，测量过程自动完成。被测工件在一次装卡过程中，由计算机控制自动完成测量过程，提高了测量效率。

控制面板直观清晰，功能齐全。操作控制面板上的操纵杆和按键可以实现各运动部件的动作，而且各坐标轴的工作状态均可由控制面板上的指示灯清晰显示，非常直观。

测头具有一定的防撞功能。解决了在测量过程中意外碰撞造成电感损坏的问题。
