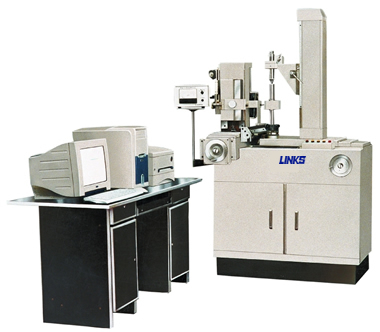

齿廓螺旋线测量仪3204B型系列

A.用途：

本仪器用于测量圆柱齿轮的渐开线齿廓偏差和螺旋线偏差，是一种结构简单、实用的高精度齿轮量仪，广泛应用于工厂计量室或车间检查站。

B.特点：

新颖的测量原理：本仪器采用基圆分级调整式测量原理，既保留了单盘式仪器传动链短、精度稳定可靠和对环境温度要求不高的特点， 又具备一定的万能性，即只需附带13个基圆盘，就能满足常用范围测量。

独特的结构：本仪器应用基圆分级调整式测量原理，结构独特、有创新。整机结构简单、紧凑、合理。

方便精确的螺旋角定位调整:本仪器采用读数值为2秒的投影式光学分度装置进行螺旋角的定位调整，方便、可靠、精度高。

切向轴与垂直轴采用封闭长光栅。由计算机进行误差处理，屏幕显示偏差曲线、偏差数值，打印机输出测量报告。

有多种标准误差评值：

(1)可按最新国标(GB)进行评值，分离形状和角度偏差。

(2)可按用户提出的设计齿廓公差带方式或螺旋线公差带方式评值。

(3)可按K形图、齿廓凸度Cα、轮齿的鼓度Cβ。
