齿厚游标卡尺系列

品　牌：施泰力/Starrett

产品描述

No. 456 系列 20-2 直径方向的节距
No. 456M 系列1 1/4-25mm 模块

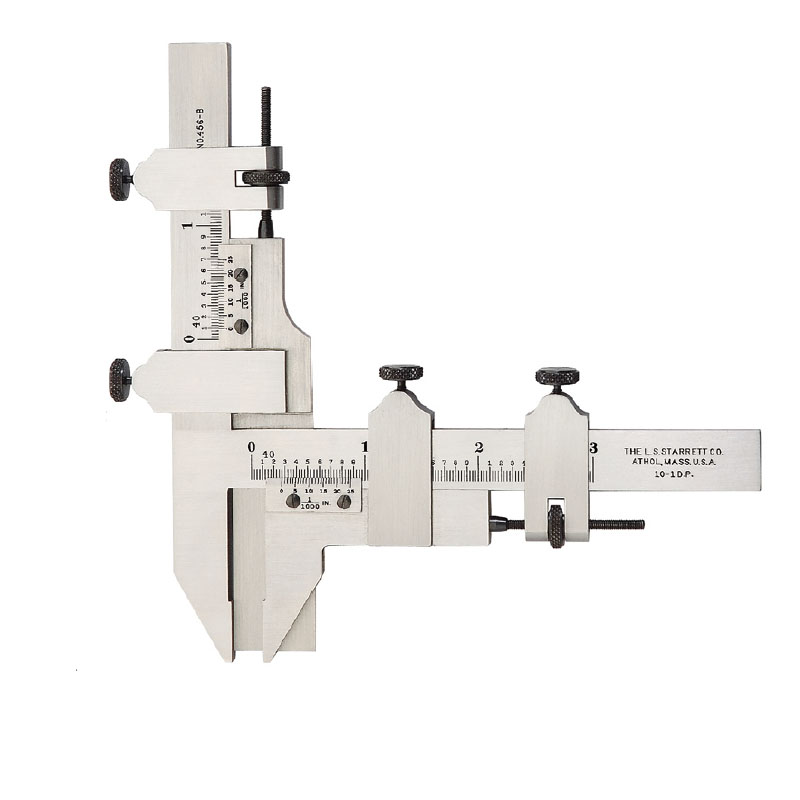

施泰力No.456齿轮齿厚游卡尺可利用齿顶到弦的距离，以0.001或0.02mm的分辨率来精确测量节圆直径方向上齿轮齿厚(齿弦的厚度)。同样，它也可以测量滚刀、轮廓和
螺纹工具等。

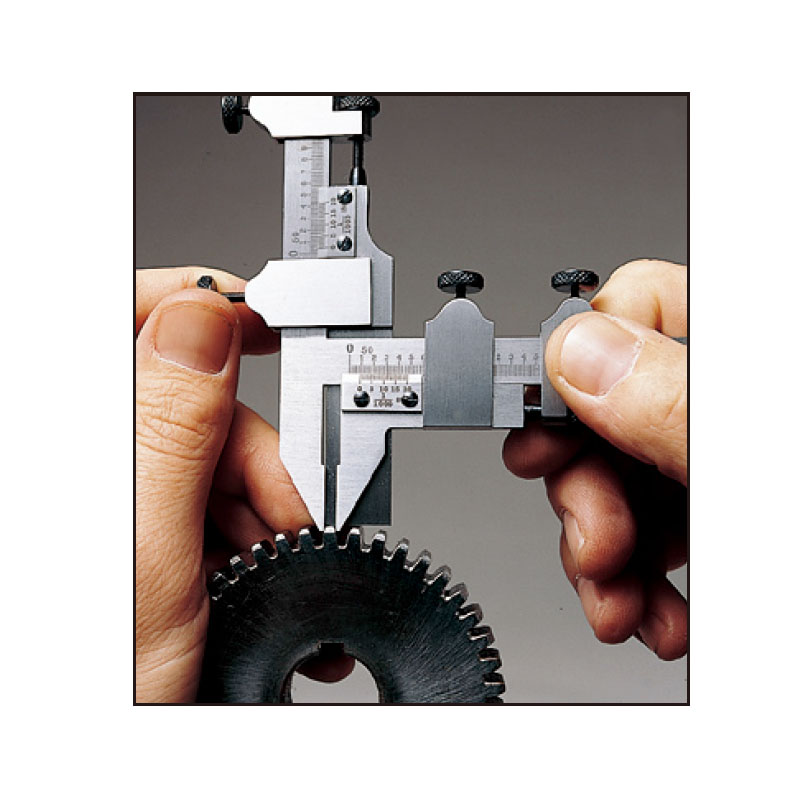

在通过一个可调的滑块设定齿顶后，用另一个可调的量爪可测量节圆直径方向上齿轮的齿厚。所有这些都是通过带刻线滑块上的螺纹杆单独调节的。

可特殊定购带硬质合金测量面的工具，并可选配有精制的保护外盒。独立包装。

点击 订货号或厂家货号了解齿厚游标卡尺系列下各规格产品更多参数

使用说明:
a. 参考工具附带图纸，确定被讨论的齿轮齿数，然后找到修正后的齿顶。这种方法是对直径方向上的节距进行的英制测量，因此将其除以直径方向上的节距数。这种方法也可用于1mm模数的公制测量，因此将其乘以需要模数。这对于一些特定的齿数给出了一个修正后的齿顶。

b. 接下来，测量齿轮的实际外径，然后加上或者减去齿轮理论外径值与在上一步得到的修正后齿顶上测量得到的实际外径值的差值的一半。

c. 在卡尺的可调滑块上设定计算出的齿顶数值。

d. 现在，通过量具顶部的滑块，利用水平游标测爪测量齿轮的齿弦厚度，与图表中的“t”列数值进行比较。

e..所有的英制分辨率可达到到0.001"。齿顶数值。

d. 现在，通过量具顶部的滑块，利用水平游标测爪测量齿轮的齿弦厚度，与图表中的“t”列数值进行比较。

e..所有的英制分辨率可达到到0.001"。但是， No.456A每个刻度增量为0.020"，No.456B每个刻度增量为0.025"。Nos.456MA和456MB分辨率可达到0.02mm，每个刻度增量为0.5mm。
