内外径量规系列

根据要求设计并建造，这个量规的特点是一个低摩擦滚珠衬套直接传递的机械结构。典型的通用型量规，它的读数重复性在一个最小分辨率内。它由铝合金建造而成以追求轻的重量并保证了合适的“感觉”。量规的接触测头和支撑底脚均由硬质合金制造以保证长期使用。钢管结构的标准器有硬质合金材质的支撑面和衬垫以保证精度和磨损控制。

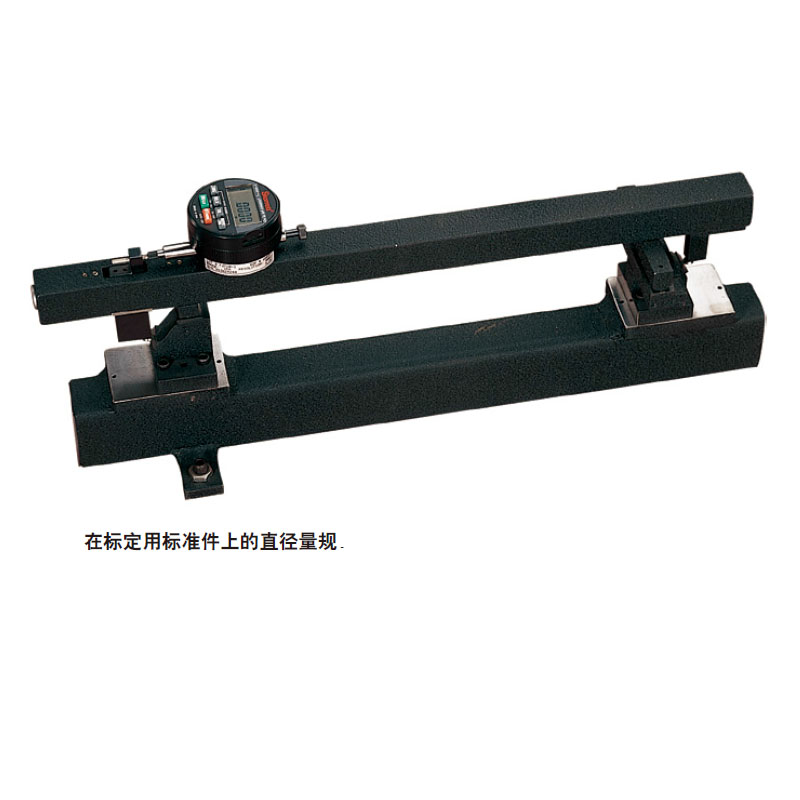

图示是一个放置在标定用标准器上的外径量规，来将指示表置零。从上方观察量规就可看见指示表，量具框架，支撑底脚和接触测头。这个特殊的量规是设计用于圆锥工件的直径检测。
