卧式桌面型双镜头测量投影仪系列

品 牌:施泰力/Starrett

产品描述

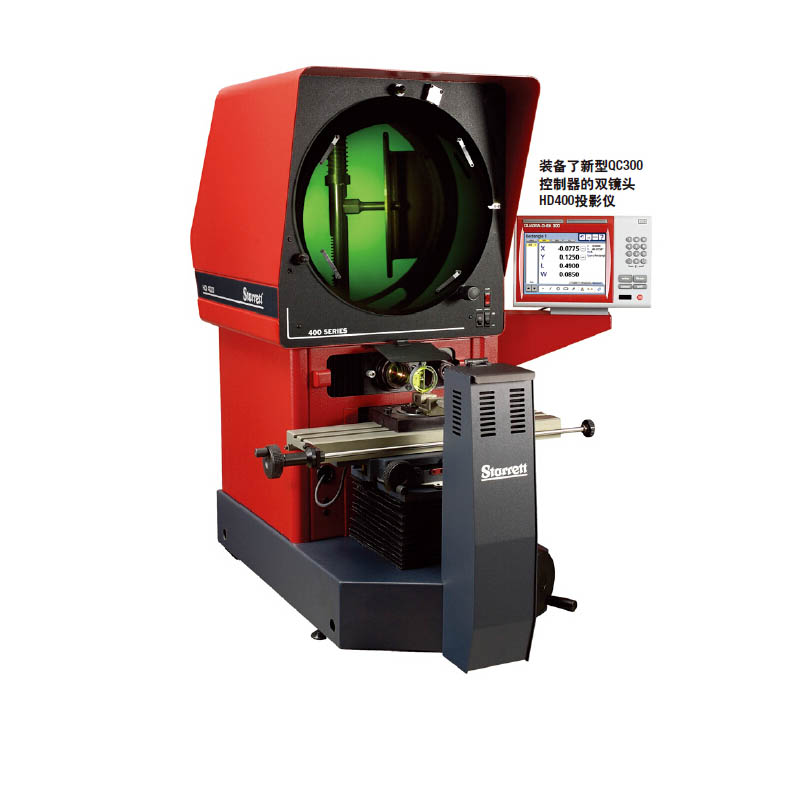

No. HD400
16"(400mm) 屏幕直径

在非常畅销的HB400基础上,HD增加了一个独一无二的滑动切换式双镜头设计,最新加大的测量行程16"x 6"(400x150mm)和清晰的三通道表面照明。我们又一次提高了桌面型投影仪的“门槛”。

基本特点

独一无二的双镜头座设计
垂直方向正影
全部可利用的16"(400mm)直径屏幕带精密十字刻划线及标定记号。
重载,金属结构
16"x 6"(400 x150mm)测量行程
双燕尾固定槽
工作台台面尺寸21-1/4"(540mm) x 5-1/8"(130mm)
屏幕上附带固定对胶片用的压片
工作台承重110 lb. (50kg)
双强度(高/低)钨卤素轮廓照明
独特的三通道可调式光纤表面照明
操作者用表面照明遮光板
±15º 可旋转工作台
快速更换,卡口式镜头座
Q轴在数显控制器中显示
.00005"(0.001mm) 分辨率的Heidenhain光栅尺
在中心安装的垂直(Y轴)光栅尺(与镜头/工件成一直线)
无螺纹设计的X轴快速松/紧装置保证了无反冲力
X和Y轴导轨槽均带有保护盖
全线(可升级)的控制器系统/软件
可旋转灯室(选配)
可用于自动测量轮廓的光学传感器(选配)
10x,20x,25x,31.25x,50x和100x的可选镜头
可以选择手动,马达驱动和CNC控制
可搭配Starrett创新的OV2光学—影像头。详细资料请参考OV2有关章节

点击 订货号厂家货号了解卧式桌面型双镜头测量投影仪系列下各规格产品更多参数

订货号 厂家货号 产品号 市场价 促销价 购买
30490 HD400 HD400 - - 询价

关于控制器的选择,请参考本章节的末页

点击此处了解产品规格
