Multiplexer-10 (多路转换器)系列

品 牌:三丰/Mitutoyo

产品描述

264 系列 — 数显/RS-232C 端口

特点
这是一种测量数据传送装置, 多路器MUX-10F 将送入的数显输出测量数据通过RS-232C 端口输出到外部装置,如PC。

最多可以连接4 个带有数显输出功能的测量仪器。

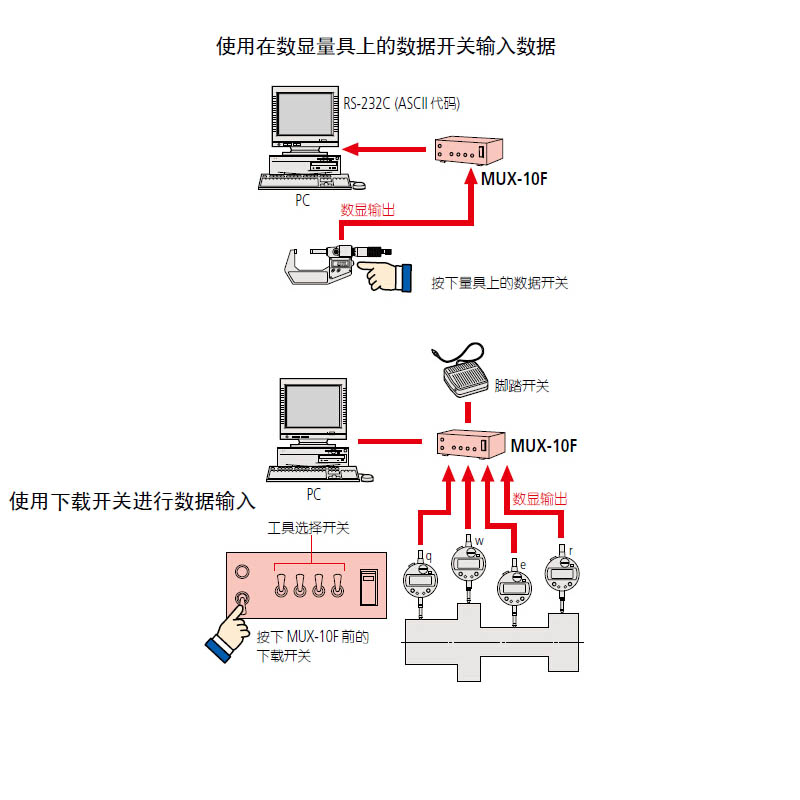

使用范例
使用在数显量具上的数据开关输入数据
如果数显量具带有数据开关,数据可以从量具传入到MUX-10,再转换到RS-232C并将其输出。

使用下载开关进行数据输入
如果数显量具没有数据开关或者当您执行同步测量时,MUX-10 下载开关可以从工具选择开关中选定的量具中输入数据,然后转换到RS-232C 再进行输出。

如果工具选择开关中选定了多种测量量具,数据会按照1-4 通路的顺序输入。

可以选用脚踏开关(937179T) 进行快速数据输入。

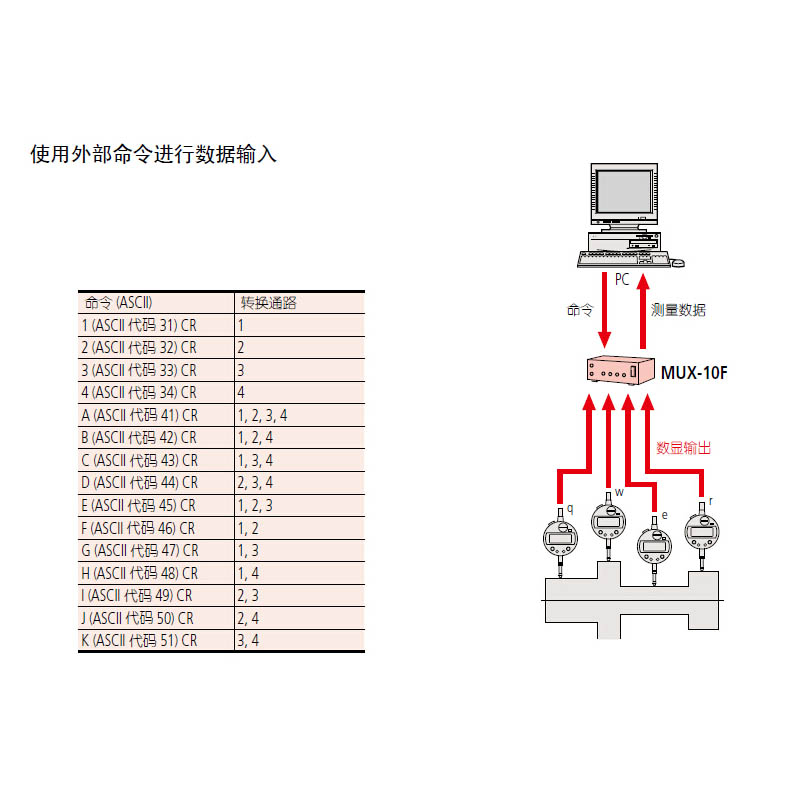

使用外部命令进行数据输入
您可以通过在PC 上输入一个命令,从与MUX-10F (ch 1- 4) 连接的指定量具上输入数据。

点击 订货号厂家货号了解Multiplexer-10 (多路转换器)系列下各规格产品更多参数

订货号 厂家货号 市场价 促销价 购买
36227 264-002 - - 询价
36228 937179T - - 询价

货号

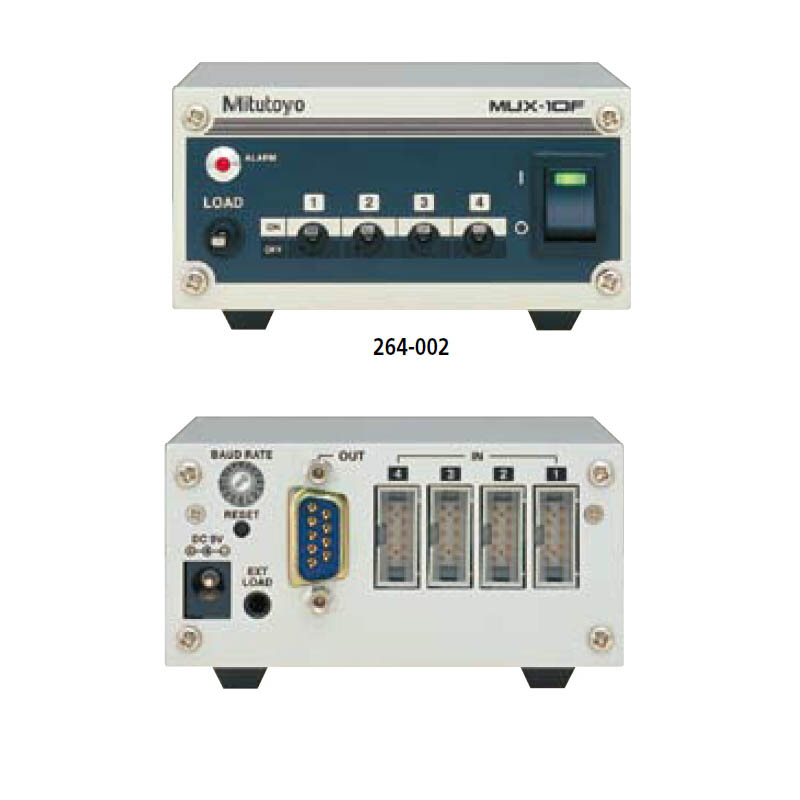

264-002*
* AC 电源电缆上的后缀指示: A 用于 UL/CSA, D 用于CEE, DC 用于 CCC, E 用于BS, 无后缀用于JIS/100V


技术参数
数据输入端口: 三丰数显量具的4 路端口
数据输出: 通过 RS-232C 端口
数据输出格式: RS-232C (D-SUB 9 针在连接器内)
数据传输方式: 半双工传输
数据传输代码: ASCII/JIS
数据长度: 8 位
开始位: 1 位
停止位: 1 位
奇偶校验: 无
同步方式: 起- 止系统
数据输出速度: 300bps, 600bps, 1200bps, 2400bps,9600bps, 19200bps
电源: 通过AC 适配器
尺寸(W x D x H): 91.4 x 92.5 x 50.4mm

选件
937179T: 脚踏开关
