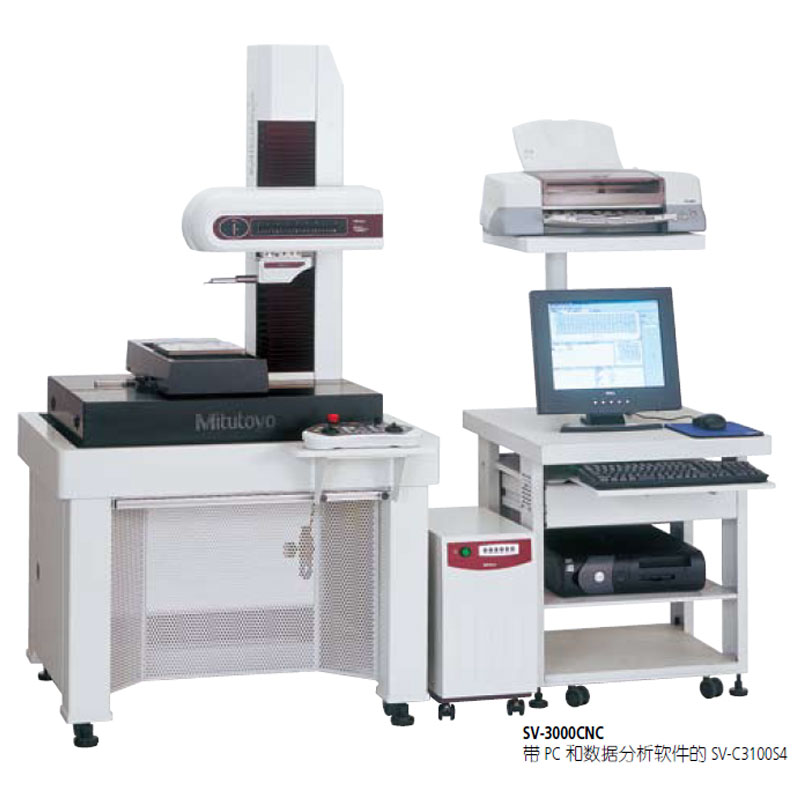

Surftest Extreme (超级表面粗糙度测量仪)SV-3000CNC系列

品　牌：三丰/Mitutoyo

产品描述

CNC 表面粗糙度测量仪.

用于高精度CNC 表面粗糙度测量。
每轴驱动速度最高可达200mm ／秒，实现高速定位，满足多轮廓／多工件的测量任务。
带α 轴的机型可通过电动倾斜检测器，对水平和倾斜表面进行连续测量。
带Y 轴工作台的机型可通过Y 轴轴向定位，扩大测量任务的范围，如多工件任务等。
借助于q1 和q2 这两个与电脑数控机型配套的选件，扩大了电脑数控测量应用的范围。

通过同时控制X 轴和Y 轴的方向，可实现倾斜平面的测量。
由于Z1 轴检测器内置了防撞器，当检测器主体即将碰撞工件或夹具时，检测器将自动停机。
配有易于操作的遥控箱：通过两个操纵杆，选定需要操作的轴，即可实现任何移动。键上端的轴向图标易于辨认，轻松操作。
通过USB 与数据处理／分析器通信。

点击 订货号或厂家货号了解Surftest Extreme (超级表面粗糙度测量仪)SV-3000CNC系列下各规格产品更多参数

订货号	厂家货号	型号	市场价	促销价	购买
8646	178-521-1	SV-3000CNC	-	-	询价
8647	178-521-2	SV-3000CNC	-	-	询价
13127	178-522-1	SV-3000CNC	-	-	询价
13128	178-522-2	SV-3000CNC	-	-	询价
13131	178-523-1	SV-3000CNC	-	-	询价
13132	178-523-2	SV-3000CNC	-	-	询价
13135	178-524-1	SV-3000CNC	-	-	询价
13136	178-524-2	SV-3000CNC	-	-	询价
8648	178-541-1	SV-3000CNC	-	-	询价
13126	178-541-2	SV-3000CNC	-	-	询价
13129	178-542-1	SV-3000CNC	-	-	询价
13130	178-542-2	SV-3000CNC	-	-	询价
13133	178-543-1	SV-3000CNC	-	-	询价
13134	178-543-2	SV-3000CNC	-	-	询价
13137	178-544-1	SV-3000CNC	-	-	询价
13138	178-544-2	SV-3000CNC	-	-	询价

本机内置Startup 系统 (重新定位检测系统)：意外震动发生或机器被重新定位时，将停机。
初始安装本机、重新定位本机前，务必就近咨询三丰公司。

技术参数: SV-C3000CNC
X1 轴
　测量范围: 200mm
　分辨率: 0.05μm
　检测方法: 反射型线性编码器
　驱动速度: 200mm/s (最大CNC)
0 - 60mm/s (操纵杆)
　测量速度: 0.02 - 2mm/s
　移动方向: 向后
　直线度: 0.5μm/200mm
a 轴
　倾角: -45° 至 +10°
　分辨率: 0.000225°
　旋转速度: 1rpm
Z2 轴 (立柱)
　垂直移动: 300mm (500mm)*
　分辨率: 0.05μm
　检测方法: 反射型线性编码器
　驱动速度: 200mm/s (最大CNC)
0 - 60mm/s (操纵杆)
　基座尺寸 (W x H): 750 x 600mm
　基座材料: 花岗岩检测器
　范围／分辨率: 800μm / 0.01μm, 80μm / 0.001μm,
　 8μm / 0.0001μm
　测力: 4mN 或 0.75mN (低测力型)
　测针针尖: 金刚石、90º / 5μmR
(60º / 2μmR: 低测力型)
尺寸 (W x D x H): 800 x 620 x 1000mm
(800 x 620 x 1200mm)*
重量 240kg (250kg)*
* 高立柱型选件
防震台架
　防震台装置: 膜片空气弹簧
　自然频率 : 2.5 - 3.5Hz
　减震机构: 阻尼孔
　调水平装置: 带机械阀的自动控制装置
　气源气压: 0.4MPa
　承载: 350kg
　尺寸(W x D x H): 1000 x 895 x 715mm
　重量: 280kg
Y 轴工作台装置
　测量范围: 200mm
　最小读数 : 0.05μm
　标尺装置: 反射型线性编码器
　驱动速度: 200mm/s (最大CNC)
0 - 60mm/s (操纵杆)
　最大承载能力: 20kg
　直线度 0.5μm / 200mm
　指示精度 : ±(2+2L/100)μm,
　(20° C 时) L 为两个测量点之间的距离 (mm)
　工作台尺寸: 200 x 200mm
尺寸(W x D x H): 320 x 646 x 105mm
重量: 35kg
