GB/T 1219-2008 指示表

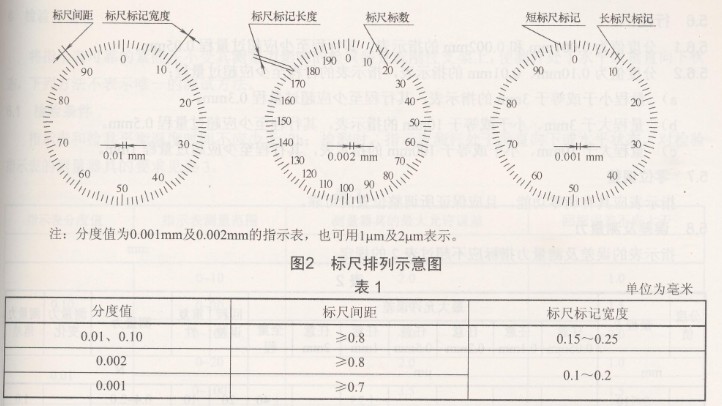

5.3.5分度值为0.10mm、0.01mm的指示表，度盘上每5个标尺标记应为长标尺标记，每10个标尺标记应有对应标尺标数；分度值为0.002mm的指示表，度盘上每5个标尺标记应为长标尺标记，应有对应标尺标数；分度值为0.001mm的指示表，度盘上每10个或5个标尺标记应为长标尺标记，应有标尺标数，标尺标数应与度盘上的分度相对应。

5.4指针
5.4.1测杆被压入后，指针应按顺时针方向转动。

5.4.2测杆在自由位置时：
a)分度值为0.01mm、0.001mm、0.002mm的指示表，指针应处于零位逆时针方向的30。～90°范围内。

b)分度值为0.10mm的指示表，指针应处于零位逆时针方向的3～10个标尺标记范围内。

5.4.3指针尖端宽度不应大于标尺间距的20%，且与标尺标记宽度尽量一致。

5.4.4指针长度应保证指针尖端位于短标尺标记长度的30%～80%之间。

5.4.5量程不超过10mm的指示表，指针尖端与度盘表面间的间隙不应大于0.7mm；量程超过10mm的指示表，指针尖端与度盘表面间的间隙不应大于0.9mm。

5.4.6带有转数指示盘的指示表，当转数指针指示在整数转时，指针偏离零位不应大于如下规定：

a)量程不超过10mm，分度值为0.01mm、0.01mm的指示表，指针偏离零位不应大于15个标尺标记。

b)量程超过10mm，分度值为0.10mm、0.01mm的指示表，指针偏离零位不应大于30个标尺标记。

c)分度值为0.001、0.002mm的指示表，指针偏离零位不应大于20个标尺标记。

5.5测杆
5.5.1  测杆应带有球形状或其他形状的测头，且易于拆卸。

5.5.2测头应由坚硬耐磨的材料制造，其表面应具有适当的表面粗糙度。
注：一般情况下，钢制测头的表面硬度不应低于766 HV（或62 HRC），测量面的表面粗糙度不应大于RaO.ljim：硬质合金测头测量面的表面粗糙度不应大于Ra0.2um。

5.6行程
5.6.1  分度值为0.001mm和0.002mm的指示表，其行程至少应超过量程0.05mm。

5.6.2分度值为0.10mm、0.001mm的指示表，指示表的行程至少应超过量程：

a)量程小于或等于3mm的指示表，其行程至少应超过量程0.3mm。
b)量程大于3mm、小于或等于10mm的指示表，其行程至少应超过量程0.5nun。
c)量程大于10mm、小于或等于100mm的指示表，其行程至少应超过量程1mm。

5.7零位调整
指示表应具有调零功能，且应保证所调整位置的可靠。

5.8误差及测量力

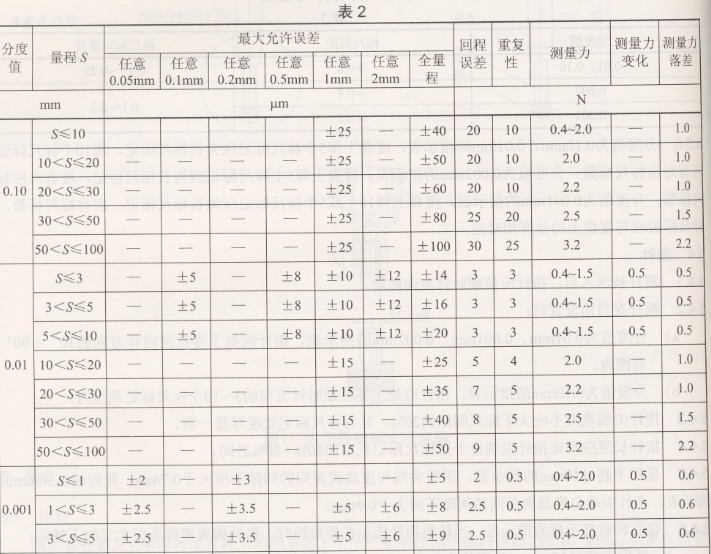

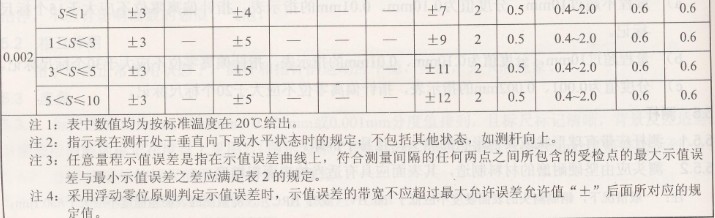

指示表的误差及测量力指标应不超过表2的规定。
