GB/T 18761-2007 电子数显指示表

1范围
本标准规定了电子数显指示表的术语和定义、型式与基本参数、技术要求、试验方法、检查条件、检查方法、标志与包装等。

本标准适用于分辨力为0.01 mm、测量范围上限为100 mm，分辨力为0.005 mm、测量范围上限为50mm，分辨力为0.001 mm、测量范围上限为30 mm 的电子数显指示表。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T 2423.3-1993  电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法(eqv IEC60068-2-3: 1984)

GB/T 2423.22-2002  电工电子产品环境试验第2部分：试验方法试验N:温度变化(IEC60068-2-14:  1984,  Basic environmental testing procedures Part 2:  Tests-Test N:  Change oftem-perature，IDT)

GB 4208-1993  外壳防护等级（IP代码）(eqv IEC 529：1989)

GB/T 17163几何量测量器具术语基本术语

GB/T 17164几何量测量器具术语产品术语

GB/T 17626.2-1998  电磁兼容  试验和测量技术  静电放电抗扰度试验(idt IEC 61000-4-2:1995)

GB/T 17626.3-1998  电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idc IEC 61000-4-3：1995)

3术语和定义
GB/T 17163、GB/T 17164中确立的以及下列术语和定义适用于本标准。

3.1
自由位置free place
电子数显指示表测杆处于自由状态时的位置。

3.2
行程  travel
电子数显指示表测杆移动范围上限值和下限值之差。

3.3
浮动零位  floating zero
电子数显指示表在测量范围内任意位置设定零位。

3.4
响应速度  response speed
电子数显指示表能正常显示数值时测量杆的最大移动速度。

3.5
最大允许误差( MPE)    maximum permissible error
由技术规范、规则等对电子数显指示表规定的误差极限值。

4型式与基本参数

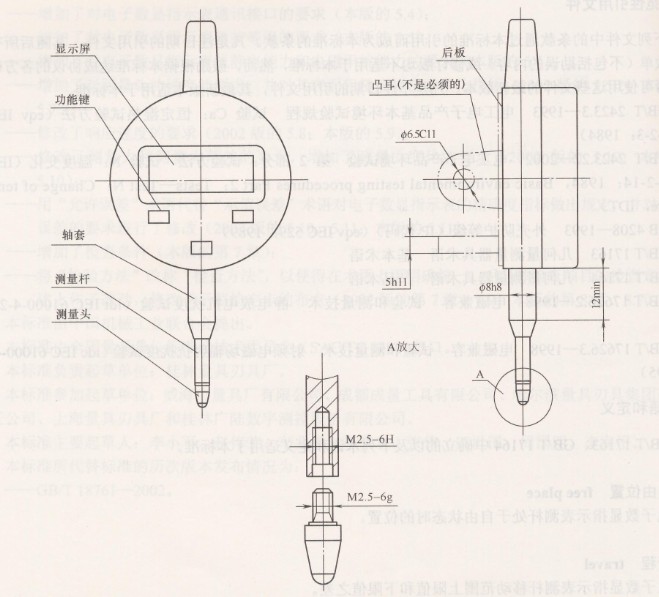

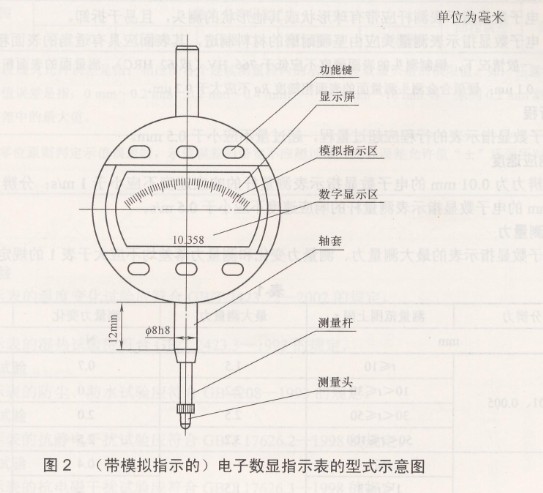

4.1  电子数显指示表的型式见图1、图2所示。图示仅供图解说明，不表示详细结构。

4.2  电子数显指示表的配合尺寸应符合图1、图2的规定。
