GB/T 1219-2008 指示表

6检验方法

将指示表可靠的紧固在不受其测量力影响的检具装置或刚性支架上，使测杆处于水平或垂直向下状态，下列方法不表示唯一的测试方法。

6.1检验条件

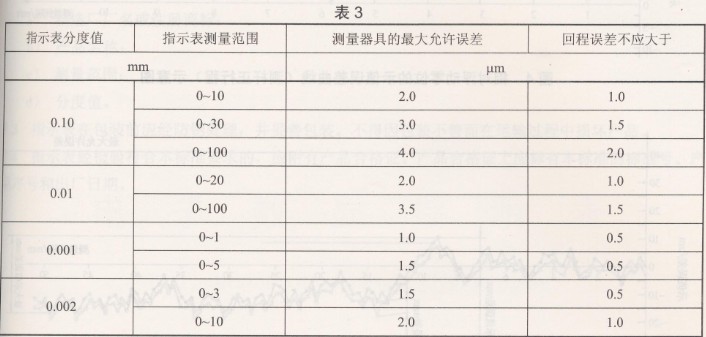

指示表和检具平衡温度时间．不应少于2h;检测时，指示表测杆处于垂直向下或水平状态。对检验指示表的测量器具的要求见表3。

6.2示值误差

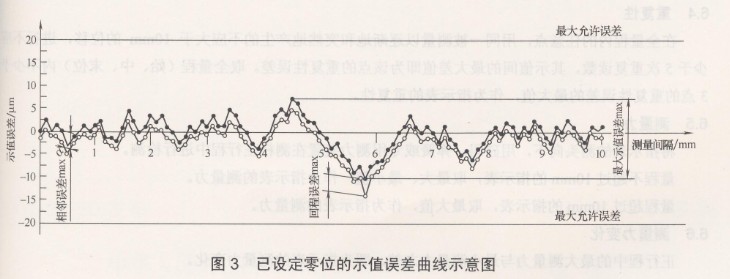

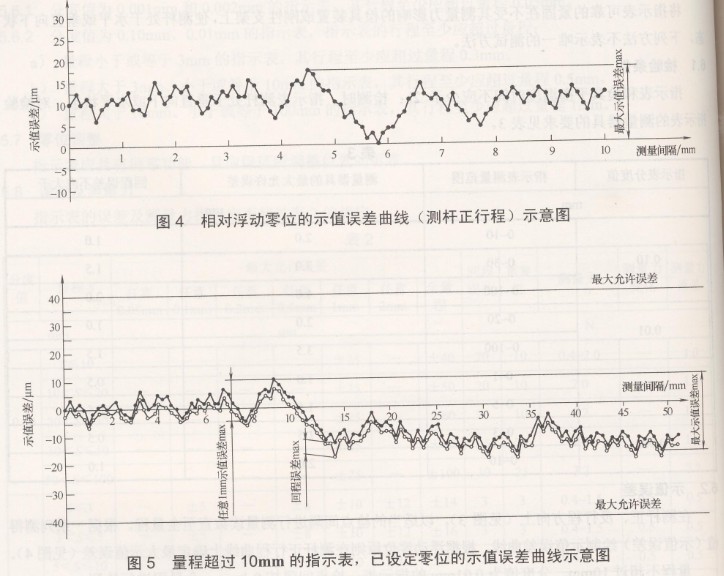

在测杆正、反行程方向上（见图3），以适当的检点间隔进行测量读数直至全量程。根据一系列测得值（示值误差）绘制示值误差曲线，根据浮动零位原则在测杆正行程曲线上确定最大示值误差（见图4）。

量程不超过10mm、分度值为0.01mm的指示表：检点间隔按0.1mm、全量程进行检测。

量程超过10mm、分度值为0.10mm及0.01mm的指示表在0mm至10mm范围内，按每0.2mm的间隔进行一次检测；大于10mm范围内，按每0.5mm的间隔进行一次检测、全量程进行检测（见图5）。

分度值为0.001mm及0.002mm的指示表，检点间隔按0.05mm、全量程进行检测。

6.3回程误差
在示值误差曲线的全范围内，取正、反行程示值误差曲线上相同检测点之间的最大差值即为回程误差。

6.4重复性
在全量程内的任意点，用同一被测量以逐渐地和突然地产生的不应大于10mm的位移，进行不应少于5次重复读数，其示值间的最大差值即为该点的重复性误差。取全量程（始、中、末位）内不少于3点的重复性误差的最大值，作为指示表的重复性。

6.5测量力
将指示表的测头向下，用砝码、弹簧或专用测力装置在测杆正行程中进行检测。

量程不超过10mm的指示表，取最大、最小值，作为指示表的测量力。

量程超过10mm的指示表，取最大值，作为指示表的测量力。

6.6测量力变化
正行程中的最大测量力与最小测量力之差，即为指示表的测量力变化。

6.7测量力落差
正、反行程中，相同检测点的测量力之差的最大值，即为指示表的测量力落差。
