GB/T 1219-2008 指示表

1范围
本标准规定了指示表的术语和定义、形式与基本参数、要求、检验方法、标志与包装等。

本标准适用于分度值为0.01mm、0.01mm，量程不超过100mm;分度值为0.002 mm，量程不超过10mm;分度值为0.001mm，量程不超过5mm的指示表。

注：分度值为0.01mm的指示表，也称为十分表；分度值为0.01mm的指示表，也称为百分表；分度值为0.001mm和0.002mm的指示表，也称为千分表。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 17163几何量测量器具术语基本术语
GB/T 17164几何量测量器具术语产品术语

3术语和定义
GB/T 17163、GB/T 17164中确立的以及下列术语和定义适用于本标准。

3.1
自由位置free place
表示测杆处于自由状态时的位置。

3.2
行程travel
指示表测杆移动范围上限值和下限值之差。

3.3
浮动零位  floating zero
可在测量范围内任意位置设定的零位。

3.4
最大允许误差( MPE)  maximum permissible error
由技术规范、规则等对指示表规定的误差极限值。

4形式与基本参数

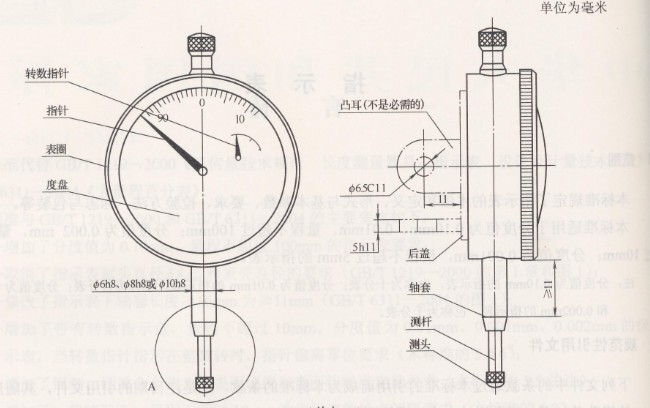

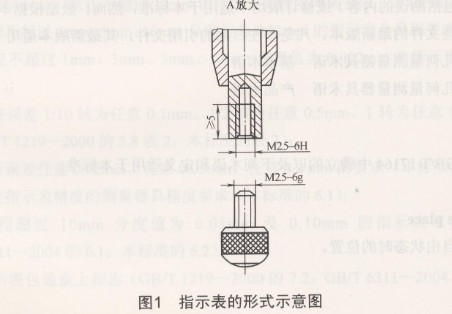

4.1指示表的形式见图l所示。图示仅供图解说明，不表示详细结构。

4.2指示表的外形尺寸和配合尺寸应符合图1的规定。

5要求
5.1  外观
指示表各镀层、喷漆表面及测头的测量面上不应有影响使用性能的锈蚀、碰伤、划痕，表蒙应透明、洁净，不应有影响读数的划痕、气泡。

5.2相互作用
指示表在正常使用状态下，测杆和指针的运动应平稳、灵活，无卡滞现象。

5.3度盘
5.3.1标尺应按0.01mm、0．01mm、0.002mm或0.001mm分度值排列，且标尺标记清晰，背景反差适当。分度值应清晰地标记在度盘上见图2（图示为标尺按0.01mm、0.002mm、0.001mm分-度值排列示列）。

5.3.2指针尖端处的标尺间距应符合表1的规定。

5.3.3标尺标记宽度应符合表1的规定，且宽度应一致。

5.3.4标尺标记长度不应小于标尺间距。
