JB/T 5214-2006 曲轴量表

1范围
本标准规定了曲轴量表的术语和定义、型式与基本参数、要求、检验方法、标志和包装等。
本标准适用于分度值为0.01mm、测量范围为60mm~500mm的曲轴量表。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 17163-1997几何量测量器具术语基本术语(neq BS 5233：1986)

3术语和定义
GB/T 17163中确立的以及下列术语和定义适用于本标准。

3.1
曲轴量表  dial gauges crankshaft
曲轴量表是将活动测量头的直线位移转变为指针在度盘上的角位移，并由度盘进行读数的测量曲轴变形的测量器具。

3.2
行程travel
指活动测量头移动范围上限值和下限值之差。

3.3
最大允许误差  maximun permissible error
在活动测量头工作行程范围内，示值的允许误差值。

3.4
自由位置free place
表示活动测量头处于自由状态的位置。

4型式与基本参数

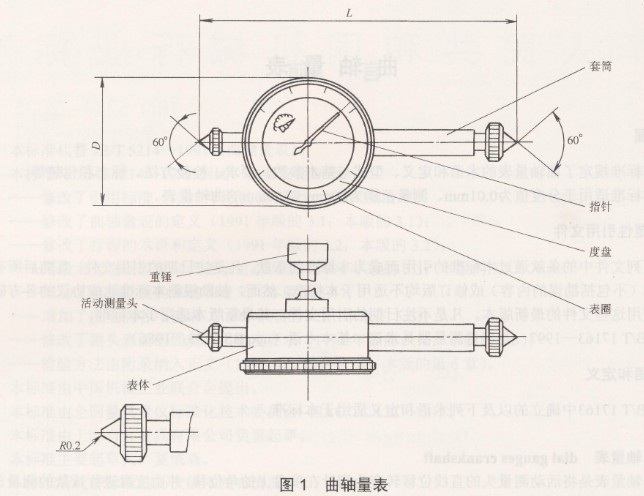

4.1曲轴量表的型式见图1。图示仅供图解说明，不表示详细结构。

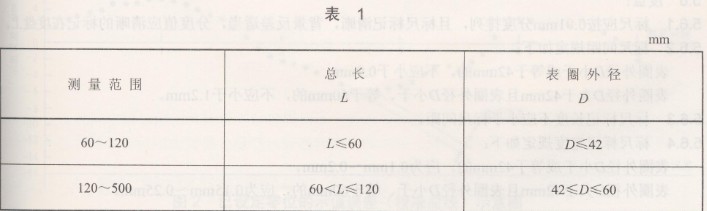

4.2曲轴量表的测量范围及外形尺寸见表1。

5要求
5.1  曲轴量表上不应有影响使用性能的锈蚀、碰伤、划痕等缺陷。

5.2  曲轴量表在正常使用状态下，活动测量头的移动应平稳、灵活、无卡滞现象。重锤能保证表盘向上的位置。

5.3  曲轴量表活动测量头处于自由位置时，指针应位于零位逆时针方向30。～90。范围内。

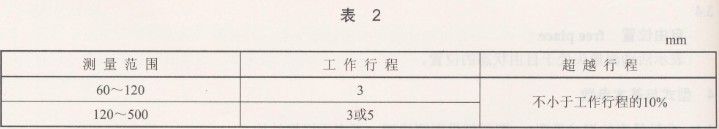

5.4  曲轴量表活动测量头的工作行程和超越行程见表2。

5.5具有转数指示盘的曲轴量表，当转数指针指示在整数转时，长指针偏离零位不应大于15个分度。

5.6度盘：
5.6.1  标尺应按0.01mm分度排列，且标尺标记清晰，背景反差适当，分度值应清晰的标记在度盘上。

5.6.2标尺间距规定如下：
表圈外径D小于或等于42mm的，不应小于0.9mm；

表圈外径D大于42mm且表圈外径D小于、等于60mm的，不应小于1.2mm。

5.6.3标尺标记长度不应小于标尺间距。

5.6.4标尺标记宽度规定如下：

表圈外径D小于或等于42mm的，应为0.1mm～0.2mm。

表圈外径D大于42mm且表圈外径D小于、等于60mm的，应为0.15mm～0.25mm。
