JB/T 3237-2007 杠杆卡规

1范围
本标准规定了杠杆卡规的术语和定义、型式与基本参数、要求、检查方法、标志与包装等。
本标准适用于分度值为0.001mm、0.002mm和0.005mm，测量范围为0mm～200mm的杠杆卡规。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1800.1-1997极限与配合基础 第1部分：词汇
GB/T 17163  几何量测量器具术语基本术语
GB/T 17164  几何量测量器具术语产品术语

3术语和定义
GB/T 1800.1、GB/T 17163和GB/T 17164中确立的术语和定义适用于本标准。

4型式与基本参数

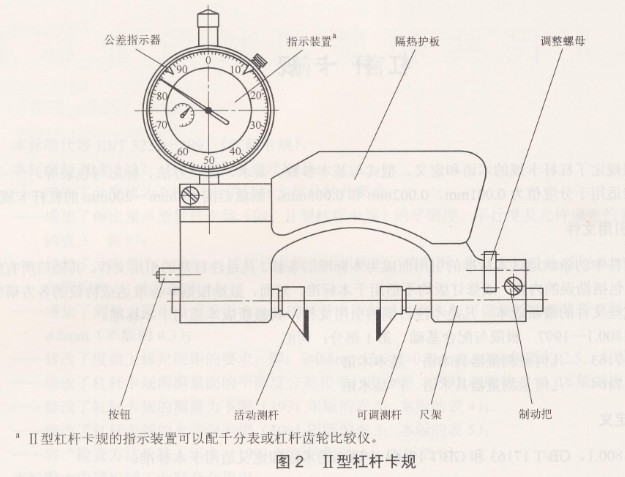

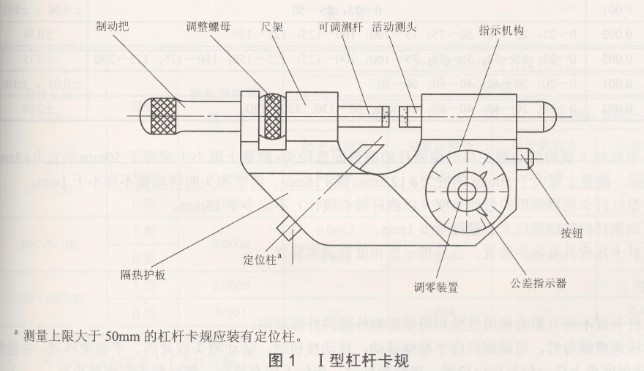

4.1杠杆卡规的型式见图1、图2。图示仅供图解说明，不表示详细结构。

注：I型和II型杠杆卡规是以产品的设计原则是否符合阿贝原则为准则，即：I型符合，II型不符合。阿贝原则：
测量轴线只有在基准轴线的延长线上，才能获得精确的测量结果。

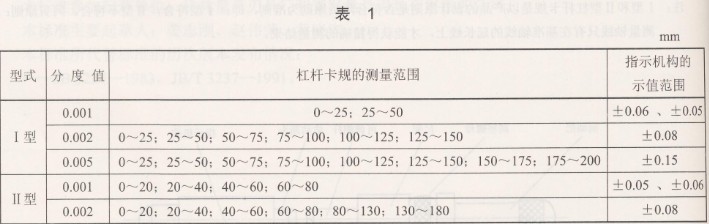

4.2杠杆卡规的测量范围及指示机构（指示装置）的示值范围见表1。

4.3  I型杠杆卡规的活动测头与可调测杆的测量面直径为：测量上限小于或等于50mm的宜为&8mm或&10mm，测量上限大于50mm的宜为&12.5mm或&16mm。活动测头的移动量不应小于1mm。

4.4  II型杠杆卡规测量爪的悬伸长度（以测杆轴心线计）不应小于15mm。

4.5可调测杆的移动量应大于量程至少1mm。

4.6杠杆卡规应具有隔热装置、公差指示器和度盘调零装置。

5要求
5.1  杠杆卡规不应有影响使用性能和明显影响外观的外部缺陷。

5.2旋转调整螺母时，可调测杆应平稳地移动；按动按钮时，活动测头应灵活、平稳地移动，并能使指针旋转到度盘上任一标尺标记位置；指针旋转时，指针不应有跳动、爬行和卡滞现象出现。
