JB/T 7429-2006 电子塞规

4.2.3示值范围及分度值（分辨力）

电子塞规各档示值范围及相应的分度值（分辨力）按以下原则选用。

a)当T≥10时：示值范围≥1.25T、分度值≤T/20;
b)当T<10时：示值范围≥lOOum、分度值≤T/10。

注：T为被测孔径的公差值（单位为um）。

5要求
5.1外观
电子塞规各表面不应有锈蚀、碰伤和镀层脱落等缺陷，各种标志应正确、清晰。

5.2相互作用
电子塞规各紧固部分应可靠，测头伸缩灵活，不应有卡滞和松动现象。

5.3测量力

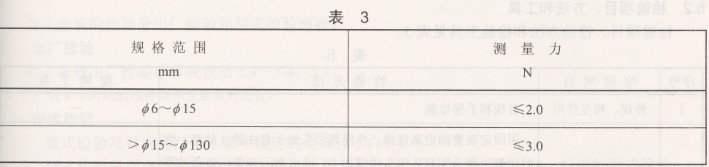

电子塞规的测量力见表3。

5.4材料、硬度和表面粗糙度
5.4.1塞规体导套、测头应选用具有良好耐磨性的材料。

5.4.2导套工作面的表面硬度不应低于664HV（或58HRC），表面粗糙度Ra值不应大于0.8um。

5.4.3测头测量面的表面硬度不应低于766HV（或62HRC），表面粗糙度Ra值不应大于0.1um。

5.5绝缘与耐压
当直流电压为500V时，电源插座的一个接线端与机壳之间的绝缘电阻不应小于20MQ;交流电压为1500V(频率为50Hz)时，耐压试验Imin，指示装置不应有被击穿的现象出现（漏电流不应大于ImA）。

5.6电压波动对示值的影响
当电压在额定值的90%—110%范围内波动时，示值的变化量不应大于最小分度值档位的一个分度值。

517零位平衡
指示装置零位平衡不应大于总量程的5‰。

5.8调零范围
指示装置调零范围应大于20um。

5.9误差

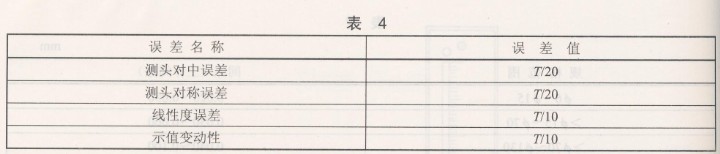

5.9.1  当T≥10时，测头对中误差、测头对称误差、（电子塞规的）线性误差和示值变动性不应大于表4的规定。

5.9.2  当T< 10时，测头对中误差、测头对称误差、（电子塞规的）线性误差和示值变动性均不应大于1um。

注：T为被测孔径的公差值（单位为um）。

5.10响应时间
电子塞规的响应时间应小于1s。

5.11  稳定度
在环境温度为20℃±2℃，温度变化不应大于0.5℃m条件下，电子塞规的稳定度不应大于1um/4h。

6检验方法
6.1  检验条件

6.1.1  环境温度为20℃±2℃，温度变化不应大于0.5℃／h。

6.1.2  电子塞规及检验工具应在同等温度条件下等温4h。

6.1,3  电子塞规开机预热时间不应小于10min。

6.2检验项目、方法和工具

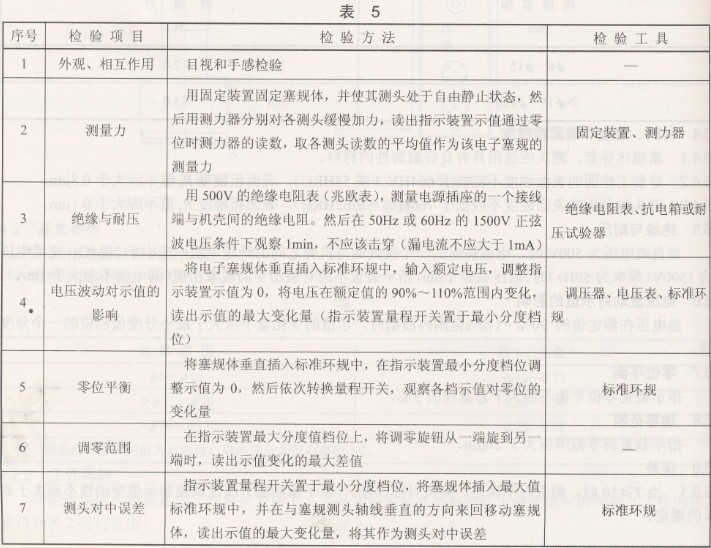

检验项目、检验方法和检验工具见表5。
