JB/T 8346-2010 带表卡尺指示表

1范围
本标准规定了带表卡尺指示表的术语和定义、型式与基本参数、要求、检查方法、标志和包装等。

本标准适用于分度值为0.01 mm、0.02 mm、0.05 mm、0.1 mm的带表卡尺指示表（以下简称卡尺指示表）。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 17163几何量测量器具术语基本术语
GB/T 17164几何量测量器具术语产品术语

3术语和定义
GB/T 17163、GB/T 17164中确立的以及下列术语和定义适用于本标准。

3.1
带表卡尺指示表  dial indicator of dial calipers
通过机械传动系统将直线位移转变为角位移的卡尺专用指示表。

32
周值dial reading
度盘刻度一周的理论指示值。

3.3
工作行程  work travel

卡尺指示表机芯完成一次全啮合所指示的直线位移量。

注：机芯完成一次全啮合是指机芯上与带表卡尺齿条相啮合的轴齿轮所有齿与齿条完成一次啮合的过程。

4型式与基本参数
4.1型式：

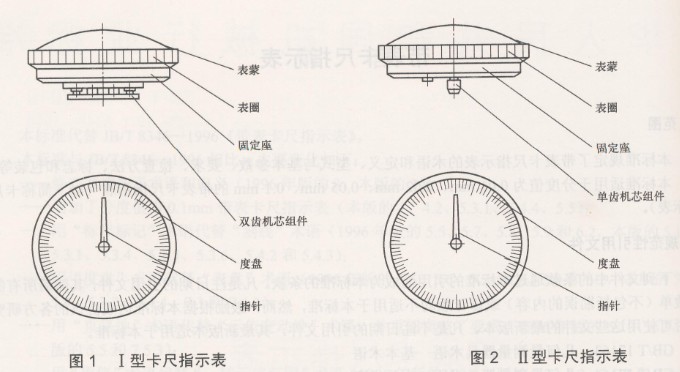

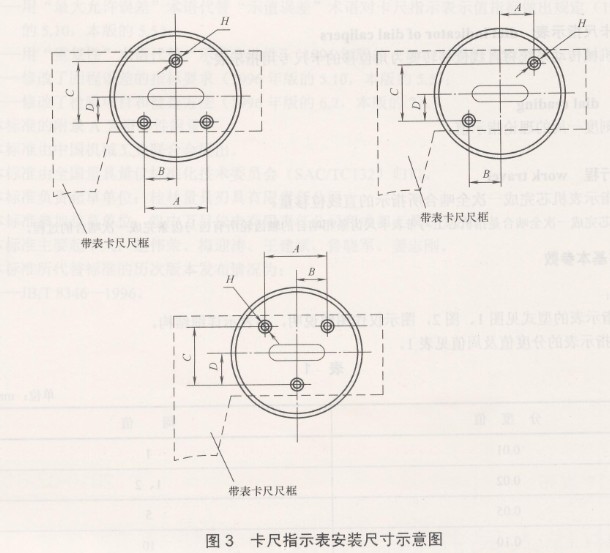

卡尺指示表的型式见图l、图2，图示仅作图解说明，不表示详细结构。

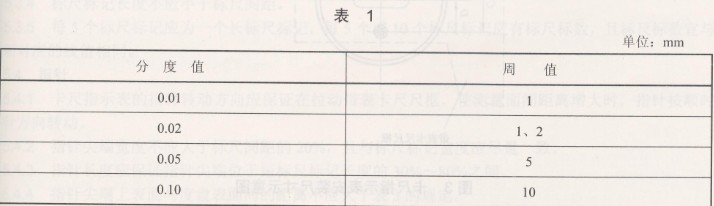

4.2卡尺指示表的分度值及周值见表1。
