JB/T 7429-2006 电子塞规

1范围
本标准规定了电子塞规的术语和定义、型式与基本参数、要求、检验方法、检验规则、标志和包装 等。

本标准适用于测量范围为∮6mm-∮130mm的两点式电子塞规。

注：其他形式（如三点式）的电子塞规也可参照使用。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB 9969.1-1998工业产品使用说明书  总则
GB/T 14436-1993  工业产品保证文件  总则
GB/T 17163-1997几何量测量器具术语基本术语(neq BS 5233：1986)    ‘
GB/T 17164-1997几何量测量器具术语产品术语

3术语和定义
GB/T 17163和GB/T 17164中确立的以及下列术语和定义适用于本标准。

3.1
电子塞规  electronic plug gauges
由电感式传感器将被测孔径的尺寸变化（实际尺寸与标称尺寸之差）转换为电信号，并由指示装置指示的直接比较测量器具。

3.2
测头对中误差  contact variation against center-line
系指以塞规导套直径作为基准中线，测头实际轴线偏离该基准中线而产生的测量误差。

3.3
测头对称误差  contact symmetric diffcrence
系指位于塞规导套直径上，且触向相反的两测头触点部相对该塞规中心轴线的距离之差而产生的测量误差。

3.4
测头凸出量  contact outstand range
系指在自由静止状态下，电子塞规测头触点部至导套圆弧表面素线的距离。

3.5
零位平衡  zero balance
系指指示装置在量程转换时，各档示值对零位的变化量。

4型式与基本参数
4.1型式

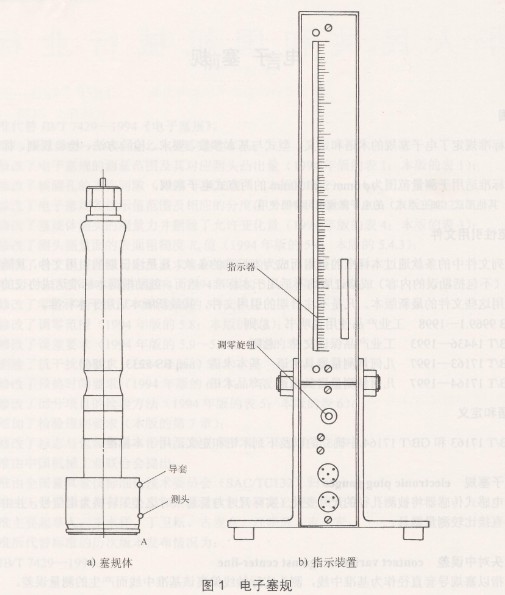

电子塞规由塞规体和指示装置组成，其型式见图1所示。图示仅供图解说明，不表示详细结构。

4.2基本参数
4.2.1  规格范围及测头凸出量

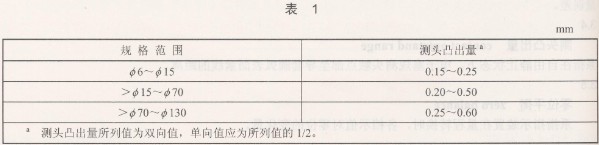

规格范围及测头凸出量见表1。

4.2.2工作间隙
将塞规体插入被测孔后，在直径方向上，其导套最大尺寸与被测孔下偏差值间的间隙（工作间隙）应符合表2所列范围。
