JB/T 8605-1997 电感瞄准式内径比较仪

1主题内容与适用范围
本标准规定了电感瞄准式内径比较仪（以下简称比较仪）的术语、型式、基本参数、技术要求、，检验方法、检验规则、标志与包装。

本标准适用于使用电感传感器作为瞄准读数系统进行比较测量的内径比较仪。

2术语
2.1电感瞄准式内径比较仪
利用符合阿贝原则安装的两只电感瞄准传感器，依次分别瞄准被测孔直径及相应标准量块两端，通过比较测量将被测件尺寸变化转变成电信号，经指示器显示，实现孔径尺寸精确测量的仪器。

2.2瞄准传感器
该传感器系电感式传感器，测量中用于实现瞄准、读数的功能。是比较仪专用传感器。

2.3直角平行块（以下简称平行块）
为检验用长方体（9 mm×35 mm×100 mm），其中四面（9 mm×100 mm、9mm×35 mm）为测量表面。

2.4方块规
是研合标准量块用的专用端块。

3型式与基本参数
3.1型式及名称
比较仪由指示器、瞄准传感器、轴向传感器、工作台、升降导轨、导轨、前头架、后头架等部分组成。

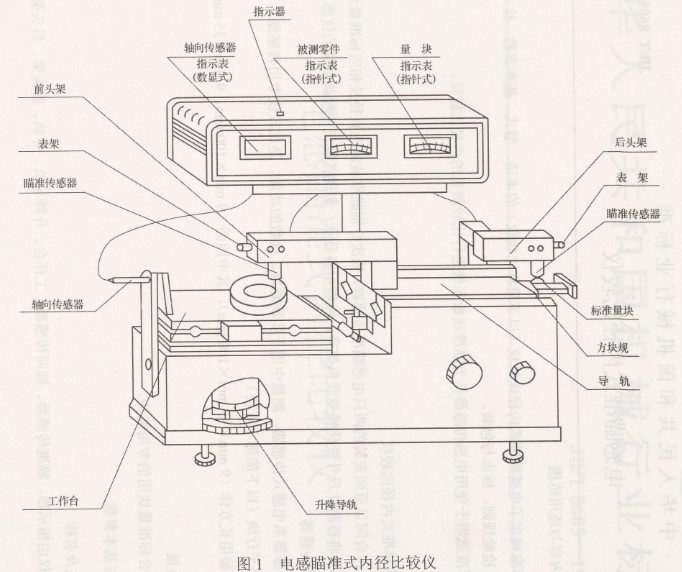

型式及主要部分名称见图1（图示型式仅供参考）。

3.2分度值
指示器分度值的选用应符合下列规定：
0.01、0.02、0.05、0.1、0.2、0.5、1、2、5、10、20 um。

3.3测量范围
测量范围∮1～∮100 mm。

4技术要求
4.1外观
表面不应有锈蚀、碰伤、涂镀层脱落等缺陷，各种标志、数字、刻线应正确清晰。

4.2相互作用
各紧固部分应牢固可靠，各转动部分应灵活，不应有卡滞和松动现象。

4.3绝缘与耐压
当直流电压为500 V时，电源插座的一个接线端与机壳之间的绝缘电阻应大于5 MΩ。交流电压为1000 V时，耐压试验1 min，指示器不应有击穿现象。

4.4调零范围
调零范围应不小于20 um。

4.5示值误差

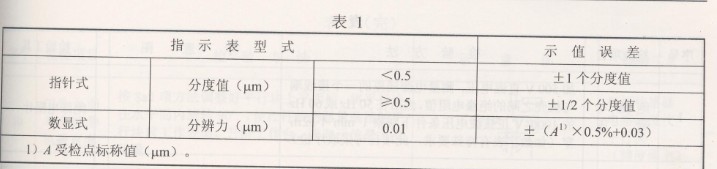

指示器的示值误差不应大于表1规定。

4.6稳定度

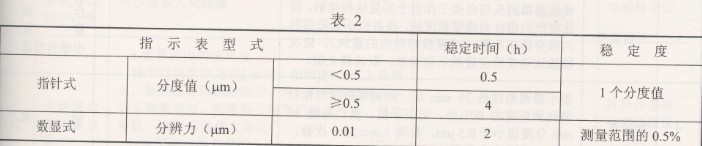

在规定工作条件下，指示器稳定度不大于表2的规定。

4.7电压变动对示值的影响
电源频率为50 Hz，电压在额定值的90%～110%范围内变化时，引起的示值变化量应不大于±1/5

4.8瞄准传感器零位示值动性
示值变动性应不大于1／2分度值。

4.9瞄准传感器测量力
测量力实际值应在设计值的80%～120%范围内。

4.10导轨沿固定导轨运动的直线度
导轨沿固定导轨运动在垂直及水平面内的直线度应不大于6um/100 mm。

4.11导轨与升降导轨垂直度
导轨与升降导轨垂直度不大于4 um/30 mm。

4.12工作台面与升降导轨垂直度
工作台面与升降导轨垂直度不大于4 um/30 mm。

4.13工作台横向移动与导轨移动的平行度
工作台横向移动与导轨移动的平行度不大于12 um/100 mm。

4.14方块规对导轨垂直度
方块规在垂直及水平面内对导轨的垂直不大于6 um/100 mm。

4.15仪器测量准确度
使用二等量块时测量准确度为：±（0.1+2L/1000）um（L为被测件尺寸，mm）。

5检验方法
5.1检验条件
5.1.1检验环境：清洁、无振动、无磁干扰。环境温度20±1℃，温度变化不大于0.5℃／h。

5,1.2电源AC220V 50Hz．电源允许在220±22 V内变动。

5.1.3比较仪安装在减震工作台上，调平、等温24 h，调好放大倍数通电预热15 min后进行检验。

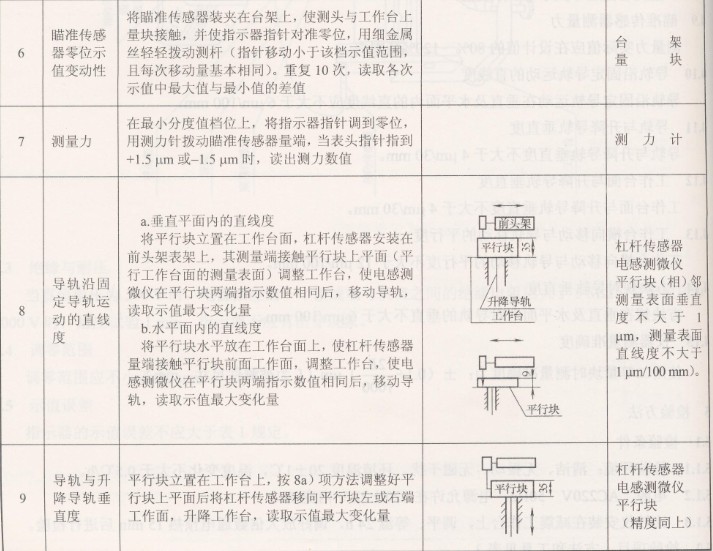

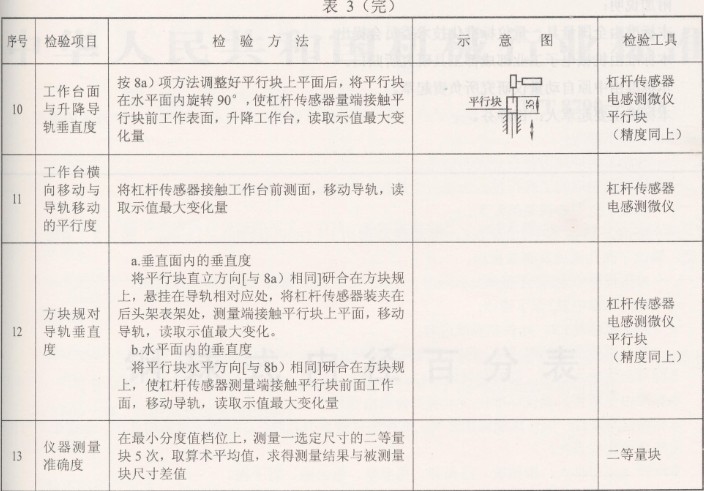

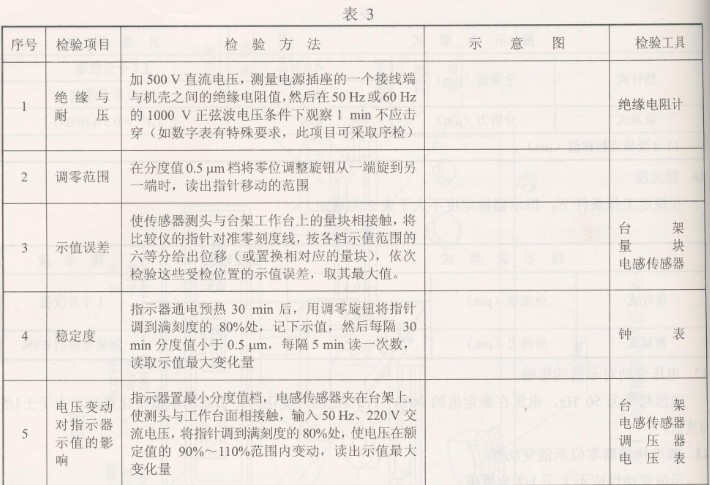

5.2检验项目、方法和工具见表3。
