JB/T 8790-1998 钢球式内径百分表

1 范围
准规定了钢球式内径百分表的定义、型式、基本参数与尺寸、技术要求、试验方法及标志与包装运输等要求。

本标准适用于分度值为0.01 mm、测量范围为3～18 mm的钢球式内径百分表。

2  引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方探讨使用下列标准最新版本的可能性。

ZB Y003-84仪器仪表包装技术条件

3    定义
3.1钢球式内径百分表
利用机械传动，将测头的直线位移转变为百分表指针的角位移，并由百分表进行读数的内尺寸测量器具。

3.2测头量程
指测头标称范围的两极限值之差。

3.3示值总误差
在测头量程范围内，由正行程方向测得的示值误差曲线上，其最高点与最低点在纵坐标上的差值。

3.4相邻误差
在示值误差曲线上，相邻两受检点在纵坐标上的差值。

3.5示值变动性
在测头量程范围内，测量条件不作任何改变的情况下，对同一被测量进行多次重复读数，其示值变化的最大值。

3.6定中心误差
在测量时，两个定位钢球定中心偏离对测量值的影响所引起的误差。

4型式、基本参数与尺寸

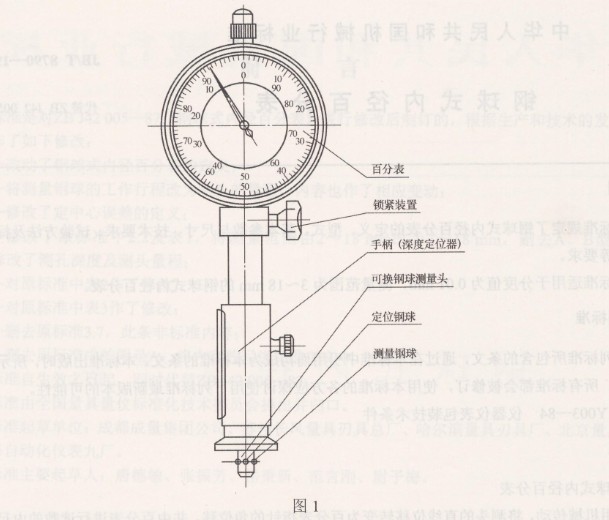

4.1钢球式内径百分表的型式见图1。该图仅作图解说明，不表示详细结构。

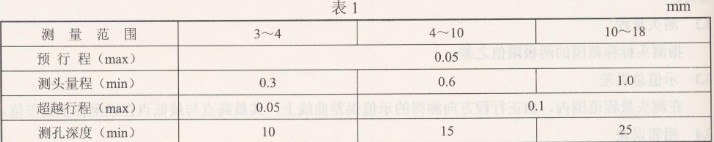

4.2钢球式内径百分表的测头预行程、超越行程、测头量程以及测孔深度见表1。

5技术要求
5.1钢球式内径百分表不得有影响使用性能的外部缺陷。

5.2钢球式内径百分表的测量机构在正常使用状态下，移动应平稳、灵活，无卡滞和松动现象。

5.3钢球式内径百分表的示值总误差、相邻误差、定中心误差、示值变动性，应不大于表2的规定。
