JB/T 8499-96 电子柱电感测微仪

1  主题内容与适用范围
本标准规定了电子柱电感测微仪的术语、型式、基本参数、技术要求、检验方法、标志与包装。
本标准适用于普通型电子柱电感测微仪（以下简称测微仪）。

2  引用标准
ZB J42 042电感式测微仪
JGG 1001  通用计量名词术语及定义

3  术语
电子柱电感测微仪：它是一种由电感式传感器将被测尺寸的变化转换为电信号，并用电子柱（发光单元）显示的比较测量仪器。

4  型式与基本参数

测微仪由电子柱显示器和传感器组成。

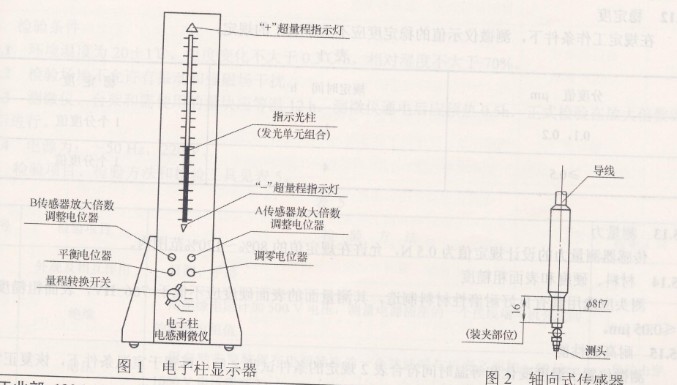

型式与各部分名称如图1、图2所示（图示型式仅供参考）。

电子柱显示器的分度值应符合下列规定：0.1, 0.2, 0.5,1，2，5，10, 20um。

注：量程档位是以分度值相区分的。

5技术要求
5.1  外观及相互作用
表面不应有锈蚀、碰伤和镀层脱落等缺陷；各种标志、数字的刻线应正确、清晰；各紧固部分应牢固可靠，各转动部分应灵活，不应有卡滞和松动现象。

5.2绝缘
在电压为500 V时，电源插座的一个接线端与电子柱显示器壳体之间的绝缘电阻应大于5 MΩ。

5.3耐压
在电压为～50 Hz、1000 V时，插座的一个接线端与电子柱显示器壳体之间耐压试验1 min，电子柱显示器不应有击穿现象。

5.4显示质量
指示光柱应为一条直光柱，不应有明显歪曲现象，发光亮度应基本一致。

5.5调零范围
调零范围应大于最小分度值档位的示值范围。

5.6零位平衡
零位平衡应在±1个分度值范围内。

5.7示值变动性
示值变动性应不大于1个分度值。

5.8径向受力示值变化
径向受力示值变化应不大于1个分度值。

5.9回程误差
回程误差应不大于1个分度值。

5.10示值误差
各档示值范围内的示值误差应不大于1个分度值。

5.11  电源电压变动对示值的影响
电源频率为50 Hz，电压在额定值的90%～110%范围内变化时，引起的示值变化量应不大于1个分度值。

5.12稳定度

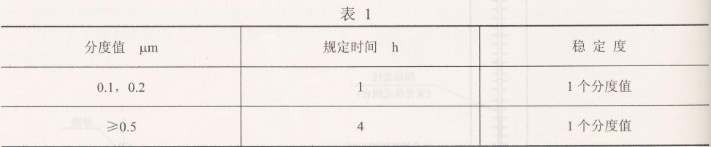

在规定工作条件下，测微仪示值的稳定度应不大于表l的规定：

5.13测量力
传感器测量力的设计规定值为0.5 N，允许在规定值的80%～120%范围内。

5.14材料、硬度和表面粗糙度
测头应选用具有良好耐磨性材料制造，其测量面的表面硬度应不低于766 HV，表面粗糙度Ra≤0.05 um。

5.15耐高温性能
测微仪置于温度变化和等温时间符合表2规定的条件试验之后，再置于室温条件下，恢复正常后检验，性能应正常。
