JB/T 8787-1998 峰值电感测微仪

1范围
本标准规定了峰值电感测微仪的定义、型式、基本参数、要求、试验方法、检验规则、标志与包装。

本标准适用于以指针指示的分度值为0.1，0.2，0.5，1，2，5，10，20 um的峰值电感式测微仪（以下简称测微仪）。

2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

ZB J42 042-90  电感式测微仪

3定义
本标准采用下列定义。

3.1峰值电感测微仪
由电感式传感器将被测尺寸的变化转化为电信号，并用指示表指示，同时还能完成被测尺寸变化的最大值、最小值、最大值与最小值之差、最大值与最小值平均值等功能的比较测量器具。

3.2峰值稳定度
在峰值记忆档位，从测量结束时算起，在规定的时间内，指示表示值的最大变化量。

4型式与基本参数
测微仪由指示器和传感器组成。

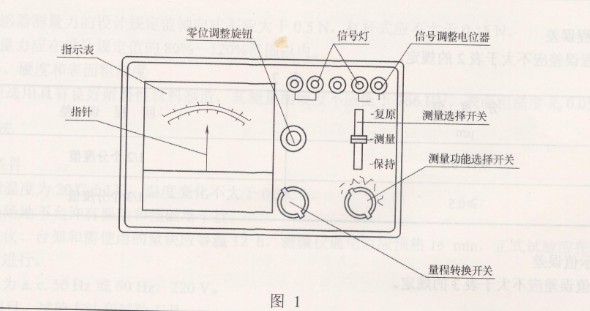

4.1指示器的型式见图1（图示型式仅供参考）。

4.2传感器型式、装夹及连接尺寸按ZB J42 042-90中4.2的规定。

4.3分度值应符合如下规定(单位：um):0.1, 0.2, 0.5,  l,2,  5,  10, 20。

4.4标尺间距应不小于1mm。

5要求
5.1外观
表面不应有锈蚀、碰伤和镀涂层脱落等缺陷。各种标志、标记应正确、清晰。

5.2相互作用
各紧固部分应牢固可靠，各转动部分应灵活，不应有卡滞和松动现象。

5.3绝缘与耐压
在d．c．500 V时，电源插座的一个接线端与机壳之间的绝缘电阻应不小于5 MQ，在a．c．1000 V时，耐压试验1 min，指示器不应有击穿现象。

5.4响应时间
响应时间应不大于1s。

5.5调零范围
调零范围应不小于20 um。

5.6零位平衡
零位平衡应不大于最小标尺间距的二分之一。

5.7示值变动性
各档示值变动性应不大于相应档分度值的三分之一。

5.8方向误差

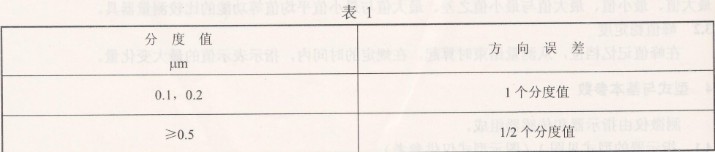

方向误差应不大于表1的规定。

5.9回程误差

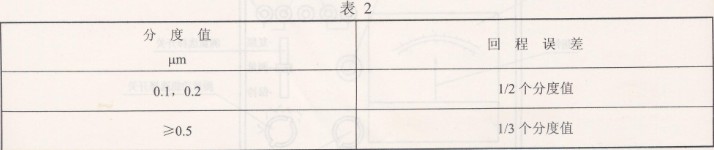

回程误差应不大于表2的规定。

5.10示值误差
示值误差应不大于表3的规定。
