JB/T 10742-2007 HSK工具圆锥量规
3.3锥角公差等级及极限偏差
HSK工具圆锥量规为1级圆锥量规，其锥角公差应符合GB/T 11852的规定。

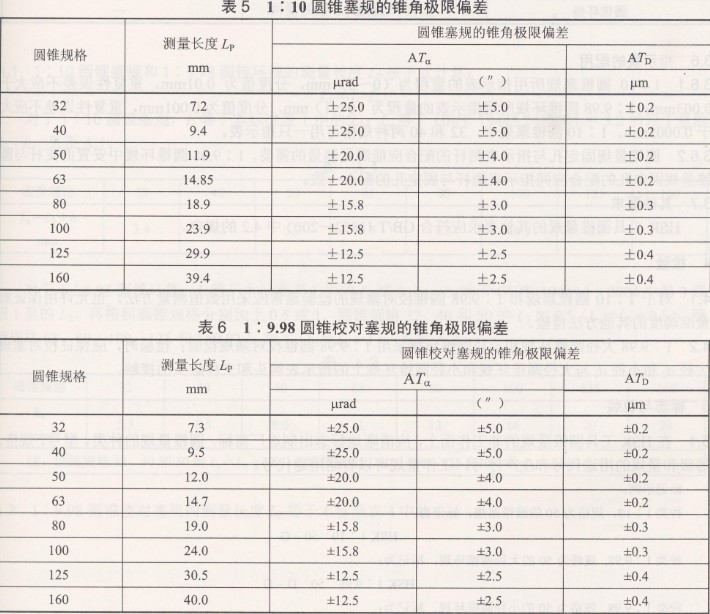

1：10圆锥塞规的锥角极限偏差见表5;1：9.98圆锥校对塞规的锥角极限偏差见表6。
3,4 圆锥形状公差

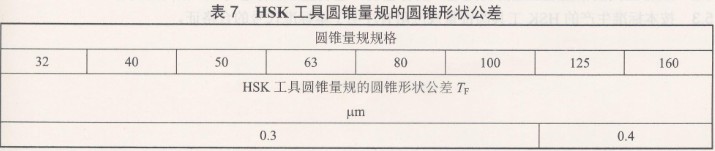

HSK工具圆锥量规的圆锥形状公差TF不应大于表7的规定。
3.5测量面的表面粗糙度

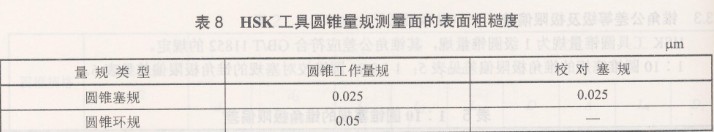

HSK工具圆锥量规测量面的表面粗糙度按轮廓算术平均偏差Ra值不应大于表8的规定。
3.6指示表的配用
3.6.1 1：10圆锥塞规所用指示表的量程为(0～3) mm，分度值为0.01mm，重复性误差不应大于0.003mm：1：9.98圆锥环规所用指示表的量程为(0～1) mm，分度值为0.001lmm，重复性误差不应大于0.0005mm。1：10圆锥塞规中，32和40两种规格可用一只指示表。
3.6.2圆锥量规固定孔与指示表测杆的配合应能满足测量的需要，1：9.98圆锥环规中安置的支杆与圆锥量规固定孔的配合应同指示表测杆与固定孔的配合一致。
3.7其他要求
HSK工具圆锥量规的其他要求应符合GB/T 11852-2003中4.2的规定。
4检验
4.1 对于1：10圆锥塞规和1：9.98圆锥校对塞规的检验通常应采用数值测量方法，也允许用保证测量准确度的其他方法检验。
4.2 1：9.98大径圆锥环规和小径圆锥环规采用1：9.98圆锥校对塞规检验；检验时，应保证校对塞规大径d2和小径d1与大径圆锥环规和小径圆锥环规上的指示表触头和支杆触头的接触。
5标志与包装
5.1 在HSK工具圆锥量规的非工作面上，应清晰地标志出制造厂商标，圆锥量规的种类、型号、规格、等级和量规的用途代号和生产序号，工作量规可以省略用途代号。
标记示例：
种类1：10，规格为50的圆锥塞规，标记为：
HSK 1：10 50 -G
种类1：9.98，规格为50的大径圆锥环规，标记为：
HSK l：9.98 50 D-G
种类1：9.98，规格为50的小径圆锥环规，标记为：
HSK 1：9.98 50 X-G
种类1：9.98，规格为50的圆锥校对塞规，标记为：
HSK l：9.98 50 -J
5.2 HSK工具圆锥量规应经防锈处理，妥善包装。包装盒上应标志与5.1相同的内容。
5.3按本标准生产的HSK工具圆锥量规应附有注明了本标准代号的合格证。
