JB/T 10589-2006 5号～28号1/4圆锥工作量规（指针式）的校对和使用方法

A．1 5号～28号1/4圆锥工作量规（指针式）的校对

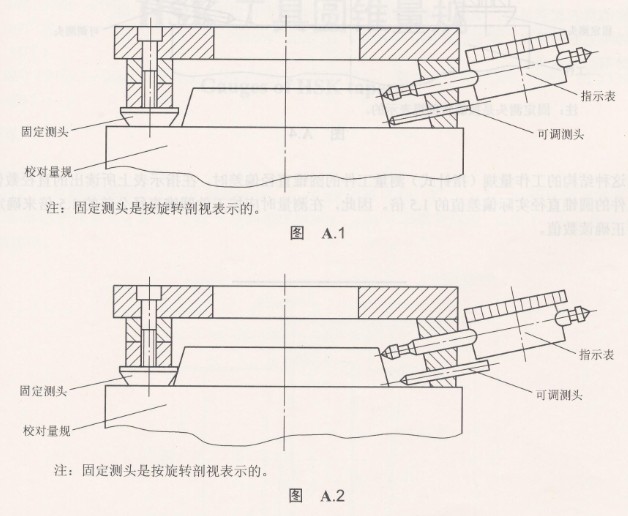

取下指示表和可调测头，将工作量规平放在校对量规上，使一个固定测头与校对量规的工作面接触，而另一个固定测头与校对量规的工作面有一个不太大的间隙（约大于待加工工件的圆锥部位的加工余量），然后装上可调测头和指示表，使可调测头和指示表测头与校对量规的工作面相接触（见A.1），调节指示表指针旋转一圈左右，紧固指示表并记下此时的读数(A)，然后移动校对量规，使两个固定测头同时与校对量规的工作面相接触（见图A.2），再记下此时指示表的读数(B)，此时工作量规校对完毕。

A．2 5号～28号1/4圆锥工作量规（指针式）的使用方法

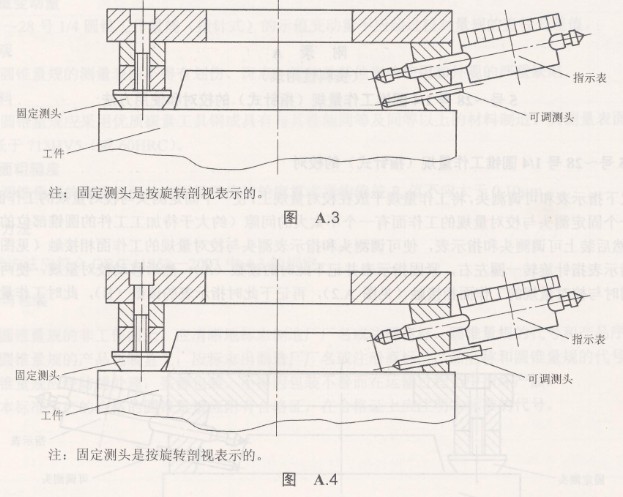

将工作量规平放在工件上，使可调测头，指示表测头和一个固定测头（校对时使用的）同时与工件的圆锥表面相接触（见图A.3），在指示表上读出与校对时的读数(A)相比较，而得出工件圆锥半角的偏差。然后使工作量规的两个固定测头与工件的圆锥表面相接触（见图A．4），并在指示表上读出与校对时的读数(B)相比较，而得出工件圆锥直径的偏差。

用这种结构的工作量规（指针式）测量工件的圆锥直径偏差时，在指示表上所读出的直径数值，大约是工件的圆锥直径实际偏差值的1.5倍。因此，在测量时应按工件圆锥直径公差的1.5倍来确定指示表上的正确读数值。
