JB/T 10742-2007 HSK工具圆锥量规

1范围
本标准规定了HSK工具圆锥量规的型式尺寸、锥角公差等级和数值、圆锥形状公差、检验及标志与包装等。

本标准规定的HSK工具圆锥量规适用于检验HSK工具圆锥中的A型和C型圆锥。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 11852-2003  圆锥量规公差与技术条件

GB/T 19449.1-2004带有法兰接触面的空心圆锥接口  第1部分：柄部一尺寸(IS0 12164-1:2001，IDT)

GB/T 19449.2-2004  带有法兰接触面的空心圆锥接口  第2部分：安装孔一尺寸(IS0 12164-2：2001，IDT)

3要求
3.1型式

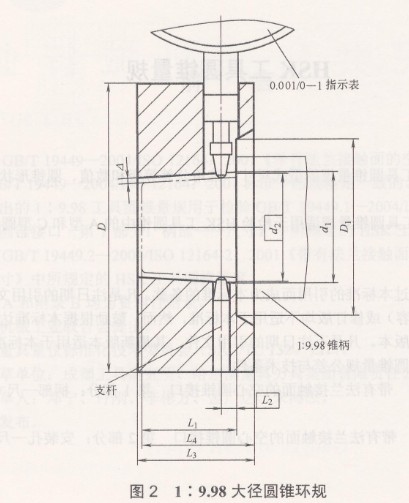

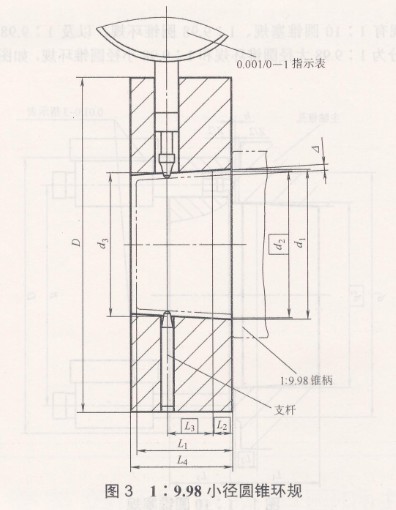

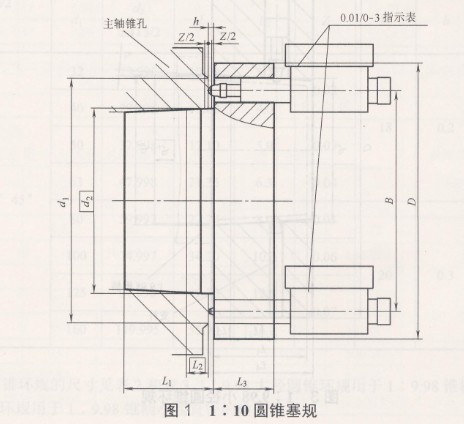

HSK工具圆锥量规有1：10圆锥塞规、1：9.98圆锥环规，以及1：9.98圆锥校对塞规三种：而1：9.98圆锥环规又分为1：9.98大径圆锥环规和1：9.98小径圆锥环规，如图1～图4所示。图示仅供图解说明。
