JB/T 10027-2010 方形角尺

1范围
本标准规定了方形角尺的型式与基本参数、要求、检验条件、检验方法、标志与包装等。

本标准适用于准确度等级为00级、0级和1级，尺寸范围从100 mm×100 mm到630 mm×630 mm的金属材料或岩石材料制造的方形角尺。

注：方形角尺主要用于检验机械零件、金属切削机床及其他机械的垂直度、平行度以及作为90。绝对测量基准用。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1182-2008产品几何技术规范(GPS)  几何公差形状、方向、位置和跳动公差标注(ISO1101: 2004，IDT)
GB/T 11336-2004直线度误差检测
GB/T  1133 7-2004  平面度误差检测
GB/T 17163几何量测量器具术语基本术语
GB/T 17164几何量测量器具术语产品术语

3术语和定义
GB/T 1182、GB/T 17163、GB/T 17164中确立的有关术语适用于本标准。

4型式与基本参数

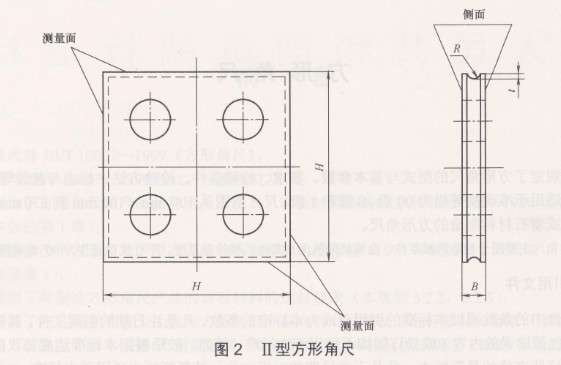

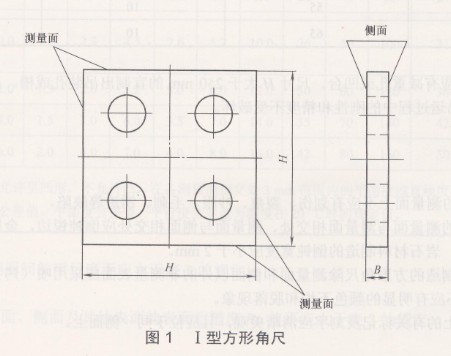

4.1方形角尺的结构型式分为I型和II型，其型式示意见图1～图2，图示仅供图解说明，不表示详细结构。

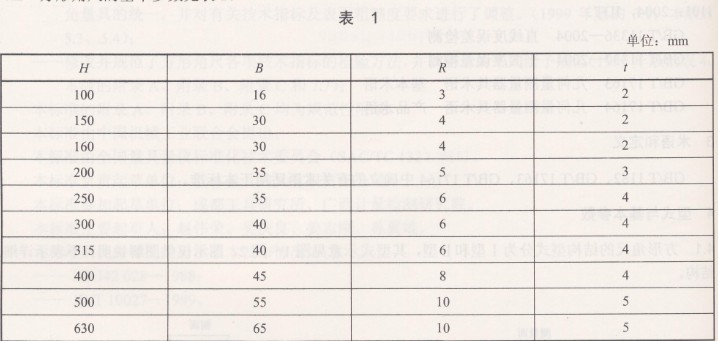

4.2方形角尺的基本参数见表1。

4.3方形角尺上应有减重孔或凹台，尺寸H大于250 mm的宜制出吊装孔或槽。吊装孔或槽的设置应保证方形角尺在吊运过程中的刚性和精度不受破坏。

5要求

5.1  外观
5.1.1  方形角尺的测量面上不应有划伤、裂痕、沙眼、毛刺、锈迹等缺陷。

5.1.2方形角尺的测量面与测量面相交处、测量面与侧面相交处应倒钝锐边，金属材料制造的倒钝宽度应小于0.5 mm;岩石材料制造的倒钝宽度应小于2 mm。

5.1.3金属材料制造的方形角尺除测量面和侧面以外的非测量表面应采用喷（烤）漆处理或其他的防锈装饰处理。并不应有明显的颜色不均和脱落现象。

5.1.4方形角尺上的有关标记及刻字应清晰美观，且应位于同一侧面上。
